Zásuvný konektor DPS SC 3.81/05/180G 3.2SN BK BX WEIDMÜLLER 1793550000

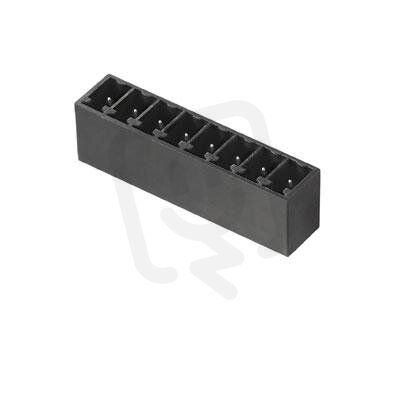

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
36,64 Kč
Cena po registraci:
32,72 Kč/ks
Po registraci bez DPH:
27,04 Kč
Vaše cena s DPH:
34,07 Kč/ks
Vaše cena bez DPH:
28,16 Kč/ks
ks
Zadávejte násobky 84 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011439
- Kód dodavatele:
- 1793550000
- EAN:
- 4032248230464
- Standardní balení:
- 84 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SC 3.81/05/180G 3.2SN BK BX WEIDMÜLLER 1793550000
Zásuvný konektor DPS SC 3.81/05/180G 3.2SN BK WEIDMÜLLER (EAN: 4032248230464) má 5 pólů a jmenovitý proud 17,5 A při jmenovitém napětí 160 V.
Jedná se o pevný konektor s typem kontaktu kolík, upevněním pro pájení (THR), roztečí kontaktů 3,81 mm a úhlem PCB/kontakt 90° s délkou pinu 3,2 mm; těleso je černé z polyamidu (PA).
Kontakty mají povrch z cínu, izolační materiál splňuje třídu hořlavosti UL94 V0, stupeň znečištění je 2, jmenovité rázové napětí 2,5 kV a provozní teplota je -50 až 120 °C.
Proč si vybrat tento zásuvný konektor?
- Poskytuje 5 pólů pro přehledné a stabilní rozdělení signálů a napájení na DPS.
- Je dimenzován pro proudové zatížení do 17,5 A, vhodné pro středně výkonné obvody.
- Navržen pro montáž na desku plošných spojů s THR připojením, což usnadňuje reflow proces a zlepšuje pevnost spojů.
Interní název produktu
SL 3.81/5/180G3.5SN SW
Podrobný popis produktu
SC 3.81/05/180G 3.2SN BK BX
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
