Zásuvný konektor DPS SC 3.81/12/90F 3.2SN BK BX WEIDMÜLLER 1793400000

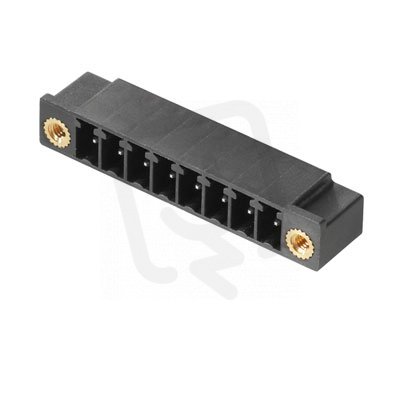

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
104,82 Kč
Cena po registraci:
93,59 Kč/ks
Po registraci bez DPH:
77,35 Kč
Vaše cena s DPH:
97,49 Kč/ks
Vaše cena bez DPH:
80,57 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011424
- Kód dodavatele:
- 1793400000
- EAN:
- 4032248228478
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SC 3.81/12/90F 3.2SN BK BX WEIDMÜLLER 1793400000
Zásuvný konektor DPS SC 3.81/12/90F 3.2SN BK WEIDMÜLLER (EAN: 4032248228478) je pevný konektor určený pro pájení na desku plošných spojů s 12 póly, modulární roztečí 3,81 mm a horizontálním uspořádáním kontaktů 0°/180°.
Elektrické parametry zahrnují jmenovitý proud 17,5 A a jmenovité napětí 160 V; konektor má typ elektrického připojení THR, typ kontaktu kolík, délku pinu 3,2 mm a kontakty s povrchovou úpravou cín, izolace je z polyamidu (PA) s třídou hořlavosti UL94 V0.
Další vlastnosti zahrnují kategorii přepětí II, jmenovité rázové napětí 2,5 kV a provozní teplotu -50 až 120 °C při stupni znečištění 2.
Proč si vybrat tento zásuvný konektor?
- 12 pólů umožňuje připojení více vodičů najednou a kompaktní uspořádání signálů na DPS.
- Jmenovitý proud 17,5 A vhodný pro obvody s vyšším proudovým odběrem.
- Typ elektrického připojení THR (Through‑Hole Reflow) umožňuje osazení reflow procesem a zvyšuje mechanickou pevnost pájeného spoje.
- Rozteč 3,81 mm odpovídá běžným standardům pro zásuvné konektory na DPS a usnadňuje návrh rozložení komponent.
- Úhlové provedení 90° (označení 90F) usnadňuje vedení kabeláže rovnoběžně s deskou plošných spojů.
- Weidmüller, kód 1793400000 pro jednoduchou identifikaci a objednání.
Interní název produktu
SL 3.81/12/90F3.5SN SW
Podrobný popis produktu
SC 3.81/12/90F 3.2SN BK BX
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
