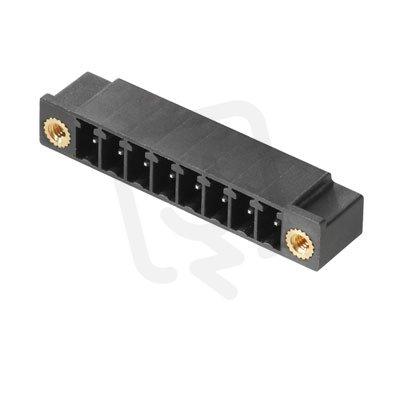

Zásuvný konektor DPS SC 3.81/08/90F 3.2SN BK BX WEIDMÜLLER 1793380000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
75,52 Kč
Cena po registraci:
67,42 Kč/ks
Po registraci bez DPH:
55,72 Kč
Vaše cena s DPH:
70,23 Kč/ks
Vaše cena bez DPH:
58,04 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011422
- Kód dodavatele:
- 1793380000
- EAN:
- 4032248228454
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 8
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SC 3.81/08/90F 3.2SN BK BX WEIDMÜLLER 1793380000
Zásuvný konektor DPS SC 3.81/08/90F 3.2SN BK (WEIDMÜLLER, EAN 4032248228454) nabízí 8 pólů, jmenovitý proud 17,5 A a jmenovité napětí 160 V pro THR připojení.
Pevný konektor s roztečí 3,81 mm a délkou pinu 3,2 mm má kolíkové kontakty s povrchovou úpravou cín, těleso z polyamidu (PA) v barvě černá, je určen k pájení na DPS (úhel 0°/180°), podporuje připojení flexibilních konektorů k PCB, spadá do kategorie přepětí II, má jmenovité rázové napětí 2,5 kV, třídu hořlavosti UL94 V0 a pracovní teplotu -50–120 °C.
Proč si vybrat tento konektor?
- Nabízí 8 pólů pro připojení více signálů nebo vodičů.
- Podporuje jmenovitý proud až 17,5 A, vhodný pro střední proudové zatížení.
- Elektrické připojení je řešeno technologií THR, kompatibilní s automatizovanou montáží na DPS.
- Má rozteč 3,81 mm, která usnadňuje rozvržení signálních cest na DPS.
- Nabízí 90° provedení pro úhlové připojení kabelů a snazší vedení kabeláže.
Interní název produktu
SL 3.81/8/90F3.5SN SW
Podrobný popis produktu
SC 3.81/08/90F 3.2SN BK BX
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
