Zásuvný konektor DPS SC 3.81/06/90G 3.2SN GN BX WEIDMÜLLER 1793280000

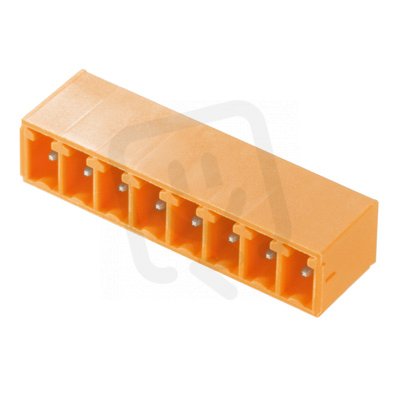

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
44,12 Kč
Cena po registraci:
39,39 Kč/ks
Po registraci bez DPH:
32,55 Kč
Vaše cena s DPH:
41,03 Kč/ks
Vaše cena bez DPH:
33,91 Kč/ks
ks
Zadávejte násobky 72 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011412
- Kód dodavatele:
- 1793280000
- EAN:
- 4032248227754
- Standardní balení:
- 72 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 6
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SC 3.81/06/90G 3.2SN GN BX WEIDMÜLLER 1793280000
Zásuvný konektor DPS SC 3.81/06/90G 3.2SN GN WEIDMÜLLER 1793280000 (EAN: 4032248227754) je pevný konektor s 6 póly, jmenovitým proudem 17,5 A a jmenovitým napětím 160 V.
Má modulární rozteč 3,81 mm, délku pinu 3,2 mm, horizontální úhel 0°/180° a je určen pro pájení (THR) s kolíkovými kontakty potaženými cínem na izolaci z polyamidu (PA), vhodné pro flexibilní připojení k DPS.
Parametry zahrnují jmenovité rázové napětí 2,5 kV, kategorii přepětí II, stupeň znečištění 2, třídu hořlavosti UL94 V0 a provozní teplotu -50 až 120 °C.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení 6 pólů, což usnadňuje rozdělení signálů a napájení v kompaktním provedení.
- Je dimenzovaný na jmenovitý proud 17,5 A, vhodný pro obvody s vyššími proudovými nároky.
- Využívá typ elektrického připojení THR, tedy osazení do DPS reflow technologií pro spolehlivé mechanické spoje.
Interní název produktu
SL 3.81/6/90G3.5SN GN
Podrobný popis produktu
SC 3.81/06/90G 3.2SN GN BX
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
