Zásuvný konektor DPS SC 3.81/05/90G 3.2SN GN BX WEIDMÜLLER 1793270000

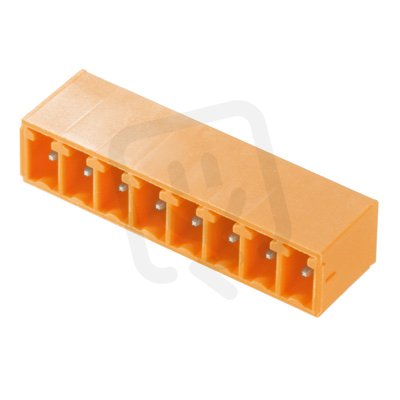

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
36,64 Kč
Cena po registraci:
32,72 Kč/ks
Po registraci bez DPH:
27,04 Kč
Vaše cena s DPH:
34,07 Kč/ks
Vaše cena bez DPH:
28,16 Kč/ks
ks
Zadávejte násobky 84 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011411
- Kód dodavatele:
- 1793270000
- EAN:
- 4032248227747
- Standardní balení:
- 84 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SC 3.81/05/90G 3.2SN GN BX WEIDMÜLLER 1793270000
Zásuvný konektor DPS SC 3.81/05/90G 3.2SN GN WEIDMÜLLER 1793270000 (EAN: 4032248227747) má 5 pólů, jmenovitý proud 17,5 A, jmenovité napětí 160 V a modulární rozteč 3,81 mm pro připojení na desku plošných spojů.
Konektor disponuje připojením THR, kolíkovými kontakty a montáží pájením; těleso je z polyamidu (PA) v barvě zelená, povrch kontaktů je pokoven cínem, třída hořlavosti UL94 V0, provozní teplota -50–120 °C, kategorie přepětí II a jmenovité rázové napětí 2,5 kV.
Proč si vybrat tento konektor?
- Konektor nabízí 5 pólů, což umožňuje připojení až pěti signálových nebo napájecích cest.
- Je dimenzován na jmenovitý proud 17,5 A, vhodný pro středně zatížené obvody při správném návrhu okruhu.
- Pro montáž na desku plošných spojů používá THR připojení, které je vhodné pro pájení do DPS a automatizovanou výrobu.
- Název modelu obsahuje SC 3.81, což odpovídá rozteči 3,81 mm a usnadňuje integraci do návrhů s touto mezerou mezi piny.
- Dodavatelem je Weidmüller (typové číslo 1793270000), což usnadňuje identifikaci a objednání náhradních dílů.
Interní název produktu
SL 3.81/5/90G3.5SN GN
Podrobný popis produktu
SC 3.81/05/90G 3.2SN GN BX
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
