Zásuvný konektor DPS BCZ 3.81/12/180F SN GN BX WEIDMÜLLER 1793110000

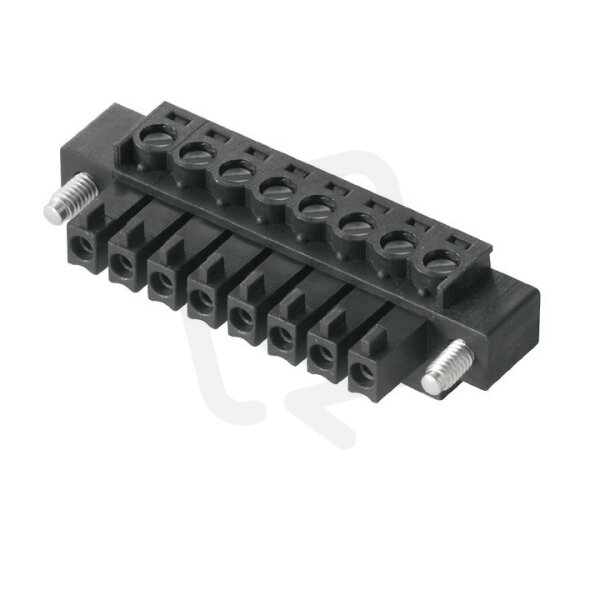

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
261,20 Kč
Cena po registraci:
233,22 Kč/ks
Po registraci bez DPH:
192,74 Kč
Vaše cena s DPH:
242,92 Kč/ks
Vaše cena bez DPH:
200,76 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011397
- Kód dodavatele:
- 1793110000
- EAN:
- 4032248227198
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 12
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BCZ 3.81/12/180F SN GN BX WEIDMÜLLER 1793110000
Zásuvný konektor DPS BCZ 3.81/12/180F SN GN (EAN 4032248227198) je 12 pólů modulární konektor s tělesem z plastu (polyamid PA) v zelené barvě a roztečí kontaktů 3,81 mm.
Má jmenovité napětí 160 V, jmenovitý proud 17 A, typ kontaktu zásuvka, kontakty z mědi s povrchovou úpravou cín a elektrické připojení pomocí šroubového spoje; neobsahuje ochranný vodič.
Podporuje připojení vodičů 0,2–1,5 mm² (pevné, laněné i lanko bez koncovky), spadá do kategorie přepětí III, jmenovité rázové napětí 2,5 kV, provozní teplota -50 až 120 °C a třída hořlavosti izolace UL94 V0, stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Zásuvka umožňuje snadné a bezpečné zapojení odpovídajících pinů na DPS.
- 12 pólů poskytuje potřebný počet kontaktů pro vícežilová zapojení.
- Jmenovitý proud 17 A je vhodný pro obvody s vyšším proudovým zatížením.
- Jmenovité napětí 160 V odpovídá běžným aplikacím na nízké napětí.
- Měděné kontakty mají příznivé mechanické vlastnosti, například pevnost a odolnost vůči opotřebení.
- Úhlové připojení 180° (horizontální) umožňuje montáž vodorovně vůči DPS pro kompaktní uspořádání částí.
Interní název produktu
BL 3.81/12F SN GN
Podrobný popis produktu
BCZ 3.81/12/180F SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
