Zásuvný konektor DPS BCZ 3.81/05/180F SN GN BX WEIDMÜLLER 1793070000

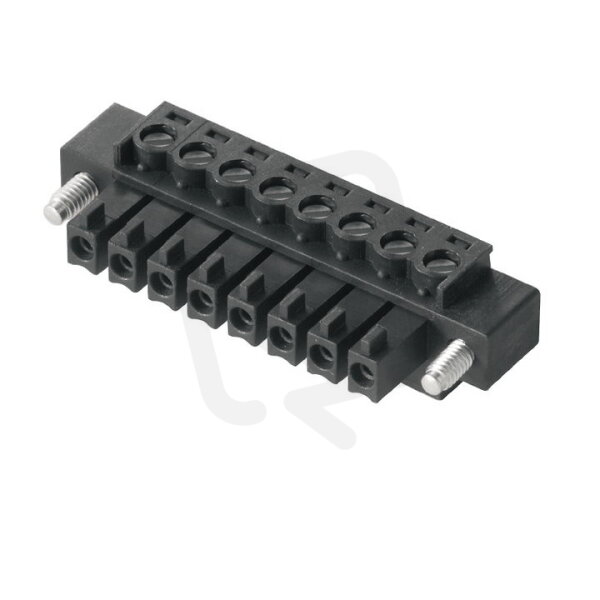

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
115,42 Kč
Cena po registraci:
103,06 Kč/ks
Po registraci bez DPH:
85,17 Kč
Vaše cena s DPH:
107,34 Kč/ks
Vaše cena bez DPH:
88,71 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011393
- Kód dodavatele:
- 1793070000
- EAN:
- 4032248227150
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 5
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BCZ 3.81/05/180F SN GN BX WEIDMÜLLER 1793070000
Zásuvný konektor DPS BCZ 3.81/05/180F SN GN WEIDMÜLLER 1793070000 (EAN 4032248227150) je plastový konektor s 5 póly a zeleným tělesem určený pro montáž na PCB.
Podporuje jmenovité napětí 160 V a jmenovitý proud 17 A, má zásuvný typ kontaktu z mědi s povrchovou úpravou cín a šroubové připojení s úhlovým vedením vodiče 180° (horizontálně).
Kompatibilní je s pevnými i lankovými vodiči v rozsahu 0,2–1,5 mm², má rozteč kontaktů 3,81 mm, provozní teplotu -50 až 120 °C, izolaci z polyamidu (PA) se třídou hořlavosti UL94 V0 a nemá ochranný vodič.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení 5 pólů pro vícekanálová zapojení.
- Je navržen pro jmenovité napětí 160 V, vhodné pro běžné elektronické obvody.
- Podporuje jmenovitý proud 17 A, což zajišťuje spolehlivý přenos proudu při běžném zatížení.
- Jde o zásuvku, tedy provedení určené pro příjímací část spojení.
- Kontakty z mědi poskytují dobrou mechanickou pevnost a odolnost proti opotřebení při častém spojování.
- Umožňuje 180° horizontální připojení vodičů, vhodné pro montáž na DPS v omezeném prostoru.
Interní název produktu
BL 3.81/5F SN GN
Podrobný popis produktu
BCZ 3.81/05/180F SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 5, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 5, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
