Zásuvný konektor DPS BCZ 3.81/04/180F SN GN BX WEIDMÜLLER 1793060000

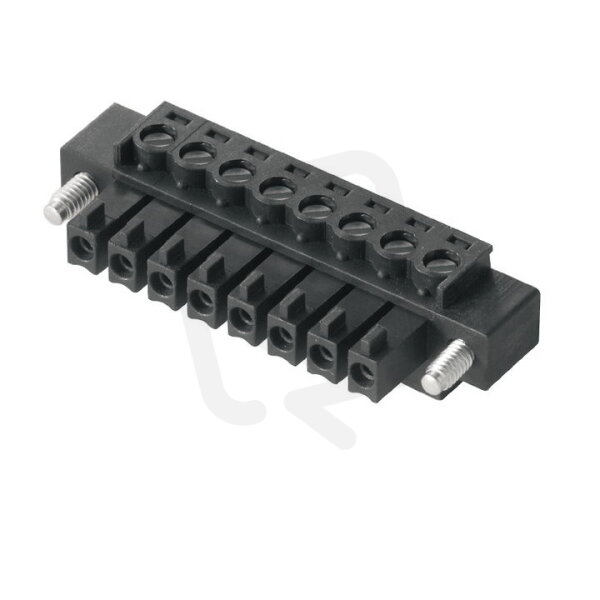

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
94,61 Kč
Cena po registraci:
84,47 Kč/ks
Po registraci bez DPH:
69,81 Kč
Vaše cena s DPH:
87,99 Kč/ks
Vaše cena bez DPH:
72,72 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011392
- Kód dodavatele:
- 1793060000
- EAN:
- 4032248227143
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 4
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BCZ 3.81/04/180F SN GN BX WEIDMÜLLER 1793060000
Zásuvný konektor DPS BCZ 3.81/04/180F SN GN (EAN 4032248227143) s tělesem z plastu v barvě zelené a 4 póly je určen pro montáž na PCB.
Má jmenovité hodnoty 160 V a 17 A, rozteč kontaktů 3,81 mm, šroubové připojení s úhlovým vodičem 180° (horizontal), kontakty z mědi s povrchovou úpravou cín a izolaci z polyamidu (PA) s třídou hořlavosti UL94 V0.
Podporované průřezy vodičů jsou 0,2–1,5 mm² (pevný, lanko i lanko bez koncovky), kategorie přepětí III, jmenovité rázové napětí 2,5 kV, provozní teplota -50–120 °C, typ připojení flexibilní kon. PCB, bez ochranného vodiče a krytí označené jako jiné (IP).
Proč si vybrat tento zásuvný konektor?
- Má 4 póly, které umožňují připojení více vodičů na DPS.
- Typ kontaktu je zásuvka, což umožňuje snadné zasunutí a odpojení vodičů.
- Je určen pro jmenovité napětí 160 V.
- Snese jmenovitý proud 17 A, vhodný pro středně vysoké proudové zatížení obvodů.
- Kontakty z mědi poskytují dobrou pevnost, odolnost vůči opotřebení a pružnost kontaktu, což přispívá k dlouhé životnosti mechanického spoje.
- Nabízí horizontální 180° připojení vodiče, vhodné pro montáž v omezeném prostoru na desce plošných spojů.
Interní název produktu
BL 3.81/4F SN GN
Podrobný popis produktu
BCZ 3.81/04/180F SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
