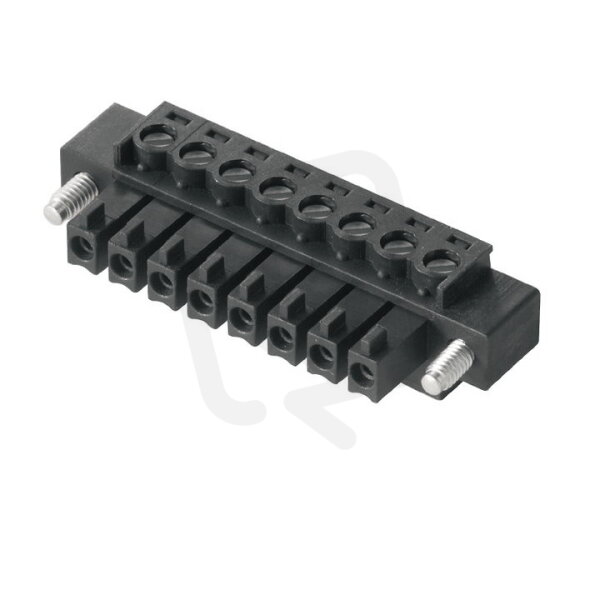

Zásuvný konektor DPS BCZ 3.81/16/180F SN BK BX WEIDMÜLLER 1793030000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
344,55 Kč
Cena po registraci:
307,63 Kč/ks
Po registraci bez DPH:
254,24 Kč
Vaše cena s DPH:
320,43 Kč/ks
Vaše cena bez DPH:
264,82 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011389
- Kód dodavatele:
- 1793030000
- EAN:
- 4032248227112
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 16
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BCZ 3.81/16/180F SN BK BX WEIDMÜLLER 1793030000
Zásuvný konektor DPS BCZ 3.81/16/180F SN BK BX WEIDMÜLLER 1793030000 (EAN 4032248227112) je určen pro montáž na desku plošných spojů a nabízí 16 pólů s modulární roztečí 3,81 mm.
Má jmenovité napětí 160 V, jmenovitý proud 17 A, typ kontaktu zásuvka s měděnými kontakty povrchově upravenými cínem a šroubové elektrické připojení pro vodiče o průřezu 0,2–1,5 mm2.
Těleso z polyamidu (PA) v černé barvě, bez ochranného vodiče, stupeň hořlavosti UL94 V0, provozní teplota -50–120 °C a kategorie přepětí III.
Proč si vybrat tento zásuvný konektor?
- Navržen pro použití na DPS, nabízí 16 pólů pro více signálových či napájecích cest.
- S jmenovitým napětím 160 V je vhodný pro aplikace nízkého napětí.
- Umožňuje přenos proudů až do 17 A, což pokrývá běžné požadavky na napájení.
- Kontakty z mědi poskytují dobré mechanické vlastnosti — odolnost proti opotřebení a pevné mechanické spojení.
- Úhlové připojení 180° horizontální zjednodušuje vedení vodičů souběžně s DPS a snižuje montážní výšku.
- Těleso z plastu v černé barvě zajišťuje nízkou hmotnost a nenápadný vzhled v elektronickém zařízení.
Interní název produktu
BL 3.81/16F SN SW
Podrobný popis produktu
BCZ 3.81/16/180F SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
