Zásuvný konektor DPS BCZ 3.81/16/180 SN GN BX WEIDMÜLLER 1792940000

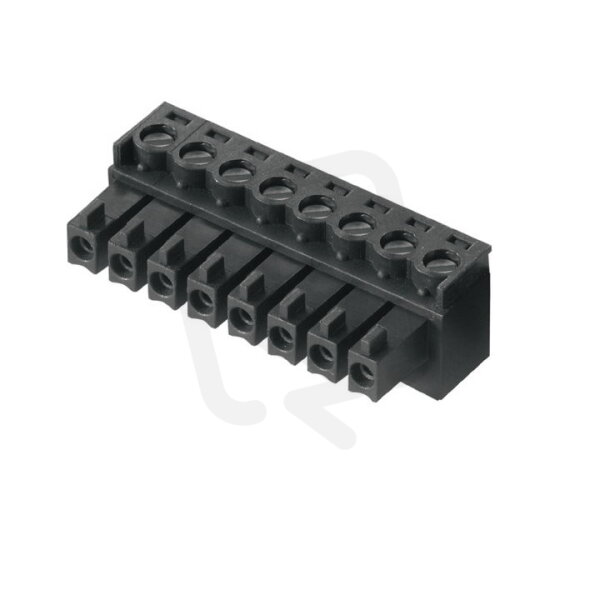

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
333,29 Kč
Cena po registraci:
297,59 Kč/ks
Po registraci bez DPH:
245,94 Kč
Vaše cena s DPH:
309,97 Kč/ks
Vaše cena bez DPH:
256,17 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011380
- Kód dodavatele:
- 1792940000
- EAN:
- 4032248227020
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 16
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BCZ 3.81/16/180 SN GN BX WEIDMÜLLER 1792940000
Zásuvný konektor DPS BCZ 3.81/16/180 SN GN WEIDMÜLLER 1792940000 (EAN: 4032248227020) má zelené plastové těleso z polyamidu (PA), 16 pólů a modulární rozteč 3,81 mm.
Je určen pro jmenovité napětí 160 V a jmenovitý proud 17 A, s typem kontaktu zásuvka z mědi s povrchovou úpravou cín, elektrické připojení je šroubové, úhlové připojení vodiče 180° horizontal, kategorie přepětí III a jmenovité rázové napětí 2,5 kV.
Pro připojení podporuje vodiče o průřezu 0,2–1,5 mm² (pevné i lanko, včetně bez koncovky), typ připojení flexibilní koncovky/PCB, provozní teplota -50 až 120 °C, stupeň znečištění 2, třída hořlavosti izolace UL94 V0 a konektor je bez ochranného vodiče (typ krytí připojené: jiné).
Proč si vybrat tento zásuvný konektor?
- Konektor nabízí 16 pólů, což umožňuje připojení více obvodů v kompaktním uspořádání.
- Jmenovité napětí je 160 V, vhodné pro běžné aplikace na deskách plošných spojů.
- Jmenovitý proud je 17 A, což umožňuje přenos středně vysokých proudů.
- Typ kontaktu je zásuvka, určená pro zasouvací spojení s odpovídajícím kolíkem.
- Kontakty jsou z mědi, která poskytuje dobré mechanické vlastnosti při opakovaném zasouvání.
- Úhlové připojení vodiče je 180° (horizontální), což usnadňuje montáž při specifickém uspořádání DPS.
Interní název produktu
BL 3.81/16 SN GN
Podrobný popis produktu
BCZ 3.81/16/180 SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 16, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
