Zásuvný konektor DPS BCZ 3.81/04/180 SN GN BX WEIDMÜLLER 1792880000

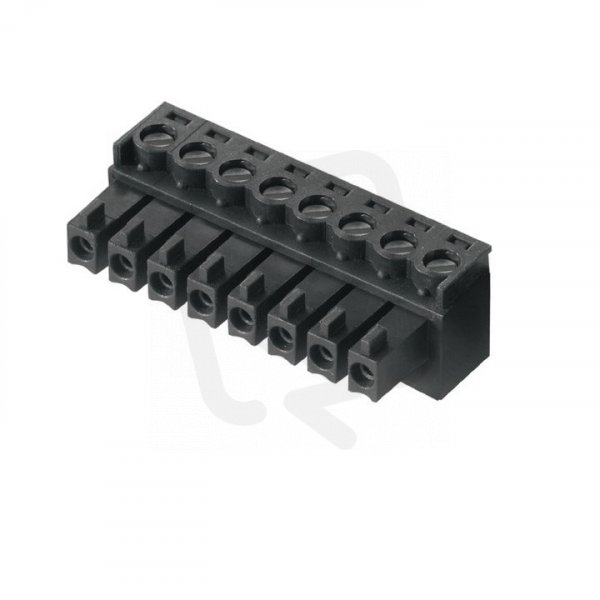

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
83,36 Kč
Cena po registraci:
74,43 Kč/ks
Po registraci bez DPH:
61,51 Kč
Vaše cena s DPH:
77,52 Kč/ks
Vaše cena bez DPH:
64,07 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011374
- Kód dodavatele:
- 1792880000
- EAN:
- 4032248226962
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 4
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BCZ 3.81/04/180 SN GN BX WEIDMÜLLER 1792880000
Zásuvný konektor DPS BCZ 3.81/04/180 SN GN WEIDMÜLLER 1792880000 (EAN 4032248226962) se 4 póly, typ kontaktu zásuvka a modulární roztečí 3,81 mm je určen pro montáž na DPS.
Má jmenovité napětí 160 V, jmenovitý proud 17 A, šroubové elektrické připojení a úhlové horizontální provedení kontaktu 180°, kontakty z mědi s povrchovou úpravou cín.
Těleso z polyamidu je zelené, provozní teplota -50 až 120 °C, připojitelný průřez vodičů 0,2–1,5 mm², bez ochranného vodiče a s třídou hořlavosti izolace UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Dodává se jako zásuvka, která umožňuje snadné a pevné zasunutí odpovídajícího kolíkového kontaktu.
- S 4 póly umožňuje připojení čtyř vodičů v kompaktním uspořádání.
- Je dimenzován na 17 A, což vyhovuje středně proudovým aplikacím.
- Provozní napětí 160 V jej předurčuje pro nízkonapěťové obvody.
- Kontakty z mědi poskytují příznivé mechanické vlastnosti — pružnost, odolnost vůči opotřebení a spolehlivé mechanické spojení při častém zapojování.
- S 180° horizontálním připojením jsou vodiče vedeny rovnoběžně s DPS, což usnadňuje montáž na plošné spoje.
Interní název produktu
BL 3.81/4 SN GN
Podrobný popis produktu
BCZ 3.81/04/180 SN GN BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
