Zásuvný konektor DPS BCZ 3.81/10/180 SN BK BX WEIDMÜLLER 1792830000

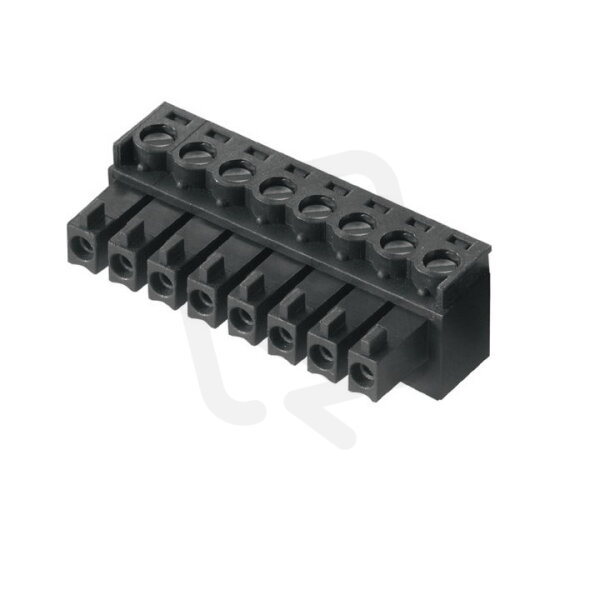

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
208,34 Kč
Cena po registraci:
186,01 Kč/ks
Po registraci bez DPH:
153,73 Kč
Vaše cena s DPH:
193,76 Kč/ks
Vaše cena bez DPH:
160,13 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011369
- Kód dodavatele:
- 1792830000
- EAN:
- 4032248226917
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 10
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BCZ 3.81/10/180 SN BK BX WEIDMÜLLER 1792830000
Zásuvný konektor DPS BCZ 3.81/10/180 SN BK (WEIDMÜLLER, EAN: 4032248226917) je 10pólová zásuvka s roztečí 3,81 mm, úhlovým připojením 180° a šroubovým elektrickým připojením pro montáž na PCB.
Má těleso z plastu (polyamid PA) v černé, měděné kontakty s povrchovou úpravou cín, jmenovité napětí 160 V a proud 17 A, podporuje vodiče 0,2–1,5 mm², provozní teplotu -50 až 120 °C, jmenovité rázové napětí 2,5 kV a kategorii přepětí III při třídě hořlavosti izolace UL94 V0.
Proč si vybrat právě tento zásuvný konektor?
- Vhodný pro zapojení až 10 pólů, což umožňuje více signálových nebo napájecích cest v jednom konektoru.
- Podporuje jmenovitý proud 17 A, vhodný pro středně zatížené obvody.
- Má jmenovité napětí 160 V, odpovídající běžným elektronickým aplikacím.
- Jde o typ kontaktu zásuvka, který umožňuje snadné a bezpečné vsunutí odpovídajících kolíků.
- Kontakty jsou z mědi, poskytují dobré mechanické vlastnosti, zejména pevnost a odolnost vůči opotřebení při častém zapojování.
- Konfigurace připojení je 180° horizontální, takže vodiče lze vést rovnoběžně s deskou plošných spojů.
Interní název produktu
BL 3.81/10 SN SW
Podrobný popis produktu
BCZ 3.81/10/180 SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 10, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 10, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
