Zásuvný konektor DPS BCZ 3.81/05/180 SN BK BX WEIDMÜLLER 1792800000

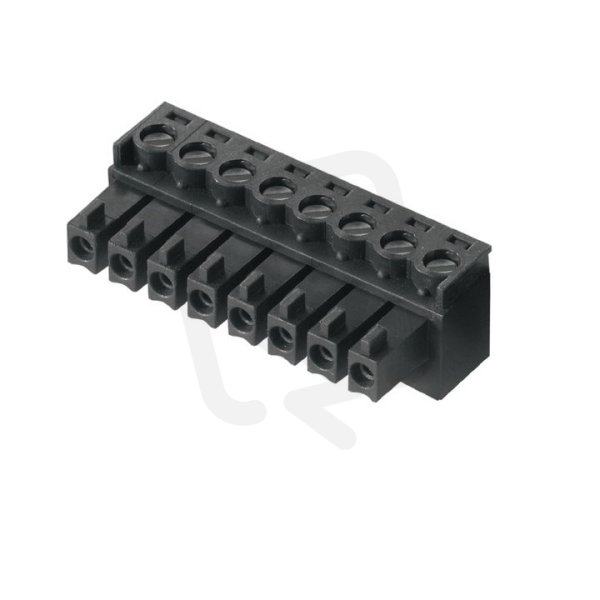

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
104,16 Kč
Cena po registraci:
93,00 Kč/ks
Po registraci bez DPH:
76,86 Kč
Vaše cena s DPH:
96,86 Kč/ks
Vaše cena bez DPH:
80,05 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011366
- Kód dodavatele:
- 1792800000
- EAN:
- 4032248226788
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 5
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BCZ 3.81/05/180 SN BK BX WEIDMÜLLER 1792800000
Zásuvný konektor DPS BCZ 3.81/05/180 SN BK BX WEIDMÜLLER 1792800000 (EAN: 4032248226788) je 5pólový zásuvkový kontakt pro montáž na DPS s modulární roztečí 3,81 mm a úhlovým připojením 180° horizontal.
Těleso z polyamidu (PA) v černé barvě, kontakty z mědi s povrchovou úpravou cín a šroubovým připojením umožňují připojení vodičů 0,2–1,5 mm² při jmenovitém napětí 160 V a jmenovitém proudu 17 A; provozní teplota -50–120 °C, třída hořlavosti UL94 V0, kategorie přepětí III a bez ochranného vodiče.
Proč si vybrat tento konektor?
- Konektor nabízí 5 pólů, které umožňují připojení více signálových nebo napájecích okruhů.
- Je dimenzován na 17 A, takže unese běžné proudové zatížení elektronických obvodů.
- Jmenovité napětí 160 V odpovídá provozním požadavkům deskových spojů a nižších rozvodů.
- Typ kontaktu je zásuvka, určená pro zasunutí kolíkového protikusu.
- Kontakty jsou vyrobeny z mědi, která poskytuje dobré mechanické vlastnosti, zejména odolnost proti opotřebení při opakovaném spojování.
- Úhlové připojení vodiče je 180° horizontální, vhodné pro zapojení podél desky tištěného spoje.
Interní název produktu
BL 3.81/5 SN SW
Podrobný popis produktu
BCZ 3.81/05/180 SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 5, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 5, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
