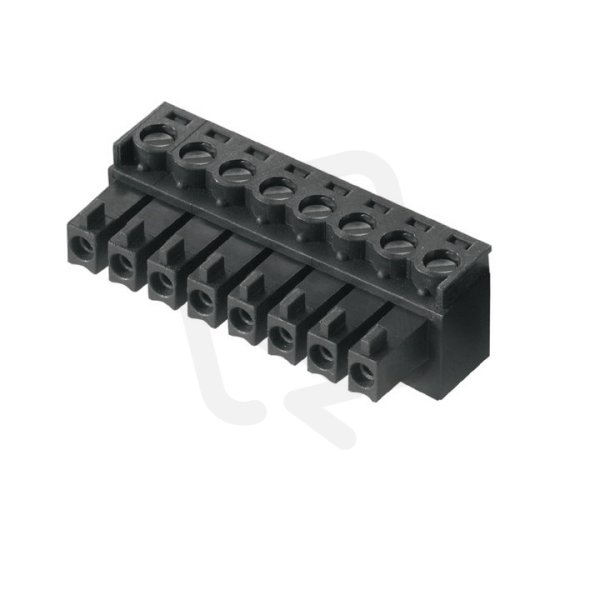

Zásuvný konektor DPS BCZ 3.81/03/180 SN BK BX WEIDMÜLLER 1792780000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
62,42 Kč
Cena po registraci:
55,73 Kč/ks
Po registraci bez DPH:
46,06 Kč
Vaše cena s DPH:
58,06 Kč/ks
Vaše cena bez DPH:
47,98 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011364
- Kód dodavatele:
- 1792780000
- EAN:
- 4032248226764
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 3
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BCZ 3.81/03/180 SN BK BX WEIDMÜLLER 1792780000
BCZ 3.81/03/180 SN BK BX WEIDMÜLLER 1792780000 (EAN: 4032248226764) je třípólový zásuvný konektor pro montáž na PCB s roztečí kontaktů 3,81 mm a barvou tělesa černá.
Má jmenovité napětí 160 V, jmenovitý proud 17 A, kontakty z mědi s povrchovou úpravou cín a těleso z izolace polyamid (PA).
Připojuje se šroubově (připojitelný průřez 0,2-1,5 mm2 pevné i lanko), úhlové připojení kontaktu 180° horizontal, provozní teplota -50-120 °C, třída hořlavosti izolace UL94 V0 a ochranný vodič: ne.
Proč si vybrat tento zásuvný konektor?
- Má 3 póly, které umožňují připojení tří vodičů na desku plošných spojů.
- Je navržen pro jmenovité napětí 160 V, vhodné pro nízkonapěťové obvody.
- Umožňuje průchod jmenovitého proudu 17 A, pokrývající běžné odběry na DPS.
- Kontakt je proveden jako zásuvka, což usnadňuje zasouvání a vyjímání vodičů.
- Kontakty z mědi poskytují pevné mechanické spojení a odolnost proti opotřebení při častém zasouvání.
- Těleso je vyrobeno z plastu v černé barvě a je určeno pro horizontální úhlové připojení 180°.
Interní název produktu
BL 3.81/3 SN SW
Podrobný popis produktu
BCZ 3.81/03/180 SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
