Svorka PCB LP 5.00/04/135 3.2SN OR BX WEIDMÜLLER 1791710000

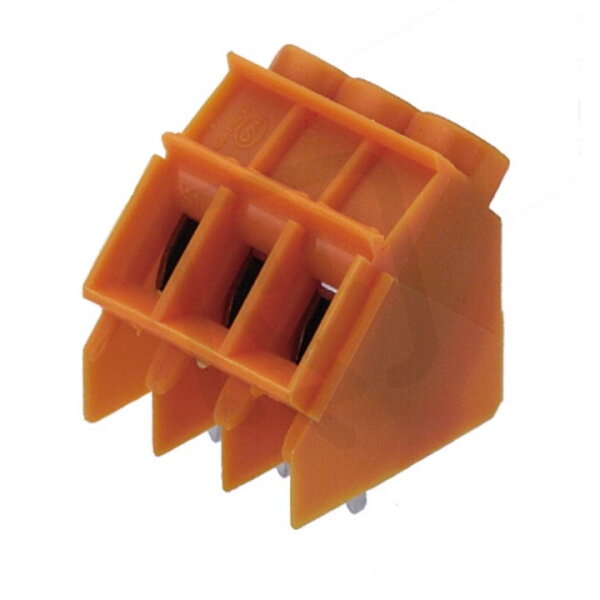

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
59,67 Kč
Cena po registraci:
53,28 Kč/ks
Po registraci bez DPH:
44,03 Kč
Vaše cena s DPH:
55,49 Kč/ks
Vaše cena bez DPH:
45,86 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011295
- Kód dodavatele:
- 1791710000
- EAN:
- 4032248244157
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 250 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 20 mm
Svorka PCB LP 5.00/04/135 3.2SN OR BX WEIDMÜLLER 1791710000
Svorka PCB LP 5.00/04/135 3.2SN (EAN: 4032248244157) je čtyřpólová svorka určená pro pájecí upevnění na DPS s délkou pinu 3,2 mm a modulární roztečí 5 mm.
Elektricky podporuje jmenovitý proud 32 A a jmenovité napětí 250 V, umožňuje připojení tuhého vodiče v rozsahu 0,5–6 mm², lanka 0,5–2,5 mm² a bez koncovky až 0,5–4 mm² při šroubovém připojení vodiče.
Tělo je z polyamidu (PA) v barvě oranžová, s krytím IP20, třídou hořlavosti UL94 V2, kategorií přepětí II, jmenovitým rázovým napětím 4 kV a pracovním teplotním rozsahem -50–100 °C.
Proč si vybrat tuto svorku?
- Tato svorka pro PCB je navržena pro přímou montáž na plošný spoj, což usnadňuje integraci do desky plošných spojů.
- Má jmenovitý proud 32 A, takže zvládá napájení obvodů s vyššími proudovými požadavky.
- Umožňuje připojení pevného vodiče o průřezu 0,5–6 mm2, čímž pokrývá široké spektrum vodičů běžných v průmyslu.
- Jedná se o produkt od Weidmüller s katalogovým číslem 1791710000, což usnadní vyhledání technické dokumentace a náhradních dílů.
Interní název produktu
LP5.00/4/135 3.2 OR
Podrobný popis produktu
LP 5.00/04/135 3.2SN OR BX
Svorka PCB, 250 V, 32 A, Rozteč v mm: 5.00, 6 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 250 V, 32 A, Rozteč v mm: 5.00, 6 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
