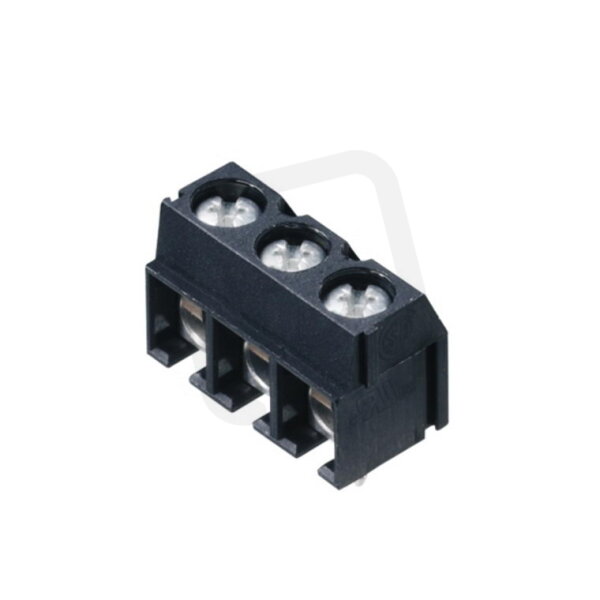

Svorka PCB PM 5.00/03/90 3.5SN BK BX WEIDMÜLLER 1791640000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11,72 Kč
Cena po registraci:
10,47 Kč/ks
Po registraci bez DPH:
8,65 Kč
Vaše cena s DPH:
10,90 Kč/ks
Vaše cena bez DPH:
9,01 Kč/ks
ks
Zadávejte násobky 500 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011288
- Kód dodavatele:
- 1791640000
- EAN:
- 4032248223039
- Standardní balení:
- 500 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 250 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,13-2,5 mm2
- Pro průřez pevného vodiče:
- 0,13-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- konektorové připoj.
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 13,5 mm
Svorka PCB PM 5.00/03/90 3.5SN BK BX WEIDMÜLLER 1791640000
Svorka PCB PM 5.00/03/90 3.5SN BK BX WEIDMÜLLER (EAN: 4032248223039) je třípólová pájecí svorka pro DPS s modulární roztečí připojení 5 mm, délkou pinu 3,5 mm a výškou 13,5 mm, určená k pájení na desku.
Má jmenovitý proud 24 A, jmenovité napětí 250 V, připojitelný průřez pevného vodiče a lanka bez koncovky 0,13–2,5 mm², pro lanko s koncovkou 0,25–1,5 mm², izolační materiál polyamid (PA) s třídou hořlavosti UL94 V0, krytí připojené IP20, kategorii přepětí II, jmenovité rázové napětí 4 kV a provozní teplotu -50 až 120 °C.
Proč si vybrat tuto svorku PCB?
- Určena pro montáž na plošný spoj jako svorka PCB.
- Má jmenovitý proud 24 A, vhodný pro běžné zapojení elektrických obvodů.
- Umožňuje připojení pevného vodiče s průřezem v rozmezí 0,13–2,5 mm².
- Typové označení PM 5.00/03/90 3.5SN od výrobce WEIDMÜLLER.
- Označení BK značí černé provedení, které neruší vzhled desky.
Interní název produktu
PM 5.00/3/90 3.5 SW
Podrobný popis produktu
PM 5.00/03/90 3.5SN BK BX
Svorka PCB, 250 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 3, Připojení s tlakovou svorkou, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 250 V, 24 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 3, Připojení s tlakovou svorkou, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
