Svorka PCB LU 10.16/04/90 3.2SN GY BX WEIDMÜLLER 1791090000

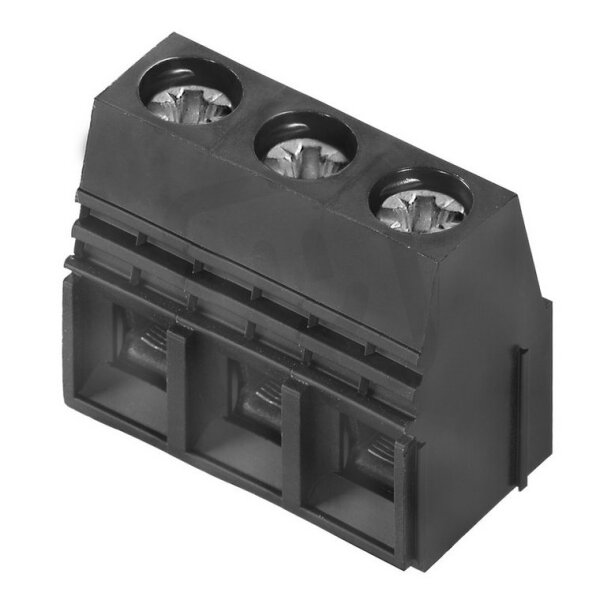

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
321,39 Kč
Cena po registraci:
286,95 Kč/ks
Po registraci bez DPH:
237,15 Kč
Vaše cena s DPH:
298,89 Kč/ks
Vaše cena bez DPH:
247,02 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011250
- Kód dodavatele:
- 1791090000
- EAN:
- 4032248219933
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 690 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 31,7 mm
Svorka PCB LU 10.16/04/90 3.2SN GY BX WEIDMÜLLER 1791090000
Svorka PCB LU 10.16/04/90 3.2SN GY BX (Weidmüller, EAN: 4032248219933) je šroubová svorka určená pro pájecí upevnění na DPS a poskytuje 4 elektrická připojení.
Je určena pro jmenovitý proud 76 A a jmenovité napětí 690 V, s jmenovitým rázovým napětím 6 kV, stupeň znečištění 2 a kategorie přepětí II.
Umožňuje připojení pevného vodiče 0,5–16 mm², vícežilového 6–16 mm², lanka 0,5–16 mm² bez koncovky nebo 2,5–10 mm² s koncovkou; má modulární rozteč 10,16 mm, délku pinu 3,2 mm, těleso z polyamidu (PA) v barvě šedá, provozní teplotu -50–120 °C a hořlavost dle UL94: V0.
Proč si vybrat tuto svorku?
- Určena pro montáž na tištěný spoj (PCB).
- Má jmenovitý proud 76 A.
- Pro připojení pevného vodiče podporuje průřezy 0,5–16 mm².
- Pro vícežilové připojení je určen průřez 6–16 mm².
- Výrobce Weidmüller, objednací číslo 1791090000.
Interní název produktu
LU 10.16/4/90 3.2 GR
Podrobný popis produktu
LU 10.16/04/90 3.2SN GY BX
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
