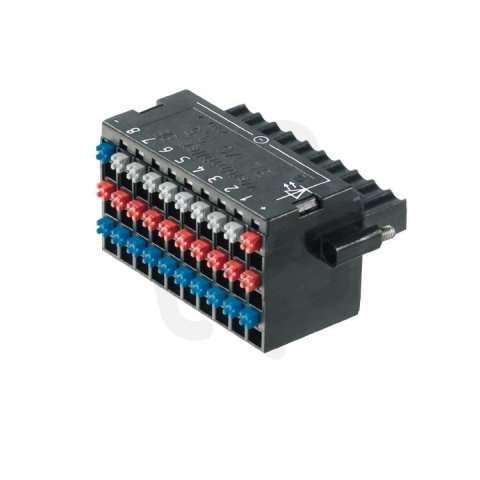

Zásuvný konektor DPS BL-I/O 3.50/30F PNP LED SN BK BX WEIDMÜLLER 1789110000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 259,23 Kč
Cena po registraci:
1 124,32 Kč/ks
Po registraci bez DPH:
929,19 Kč
Vaše cena s DPH:
1 171,09 Kč/ks
Vaše cena bez DPH:
967,84 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177286
- Kód dodavatele:
- 1789110000
- EAN:
- 4032248208043
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 2,2 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 30
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-75 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- konektorové připoj.
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL-I/O 3.50/30F PNP LED SN BK BX WEIDMÜLLER 1789110000
Zásuvný konektor DPS BL-I/O 3.50/30F PNP LED SN BK BX WEIDMÜLLER 1789110000 (EAN: 4032248208043) je zásuvka pro plošný spoj se 30 póly, jmenovitým napětím 160 V, jmenovitým proudem 2,2 A a modulární roztečí 3,5 mm.
Těleso je z plastu (izolace polybutylentereftalát), černé provedení, s měděnými kontakty a povrchovou úpravou cín, úhlové připojení 180° horizontal, třída hořlavosti UL94: V0, kategorie přepětí III a provozní teplota -50 až 75 °C; bez ochranného vodiče.
Určeno pro konektorové připojení a montáž na PCB (typ připojení: flexibilní kon. .PCB), s připojitelnými průřezy pro pevný vodič 0,2-1,5 mm2, laněný vodič 0,2-1 mm2 a lanko bez koncovky 0,2-1,5 mm2.
Proč si vybrat tento zásuvný konektor?
- Je určen pro 30 pólů, což umožňuje připojení více signálových vedení na jedno místo.
- S jmenovitým proudem 2,2 A na pól vhodný pro běžné signálové aplikace.
- Určen pro jmenovité napětí 160 V v obvodech s odpovídajícími požadavky.
- Připojovací část je provedena jako zásuvka pro jednoduché zasunutí a vyjmutí.
- Kontakty z mědi poskytují dobrou mechanickou odolnost a pevné spoje při opakovaném zasunutí.
- Horizontální úhlové provedení 180° pro přímou montáž na desku plošných spojů (DPS).
Interní název produktu
BL-I/O 3.5/30 F LED SW
Podrobný popis produktu
BL-I/O 3.50/30F PNP LED SN BK BX
Konektor PCB (vodičové připojení), 160 V, 2.2 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 30, Připojení PUSH IN s akčním členem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 2.2 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 30, Připojení PUSH IN s akčním členem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
