Zásuvný konektor DPS SL 3.5/10/180F6.25SN SW WEIDMÜLLER 1785180000

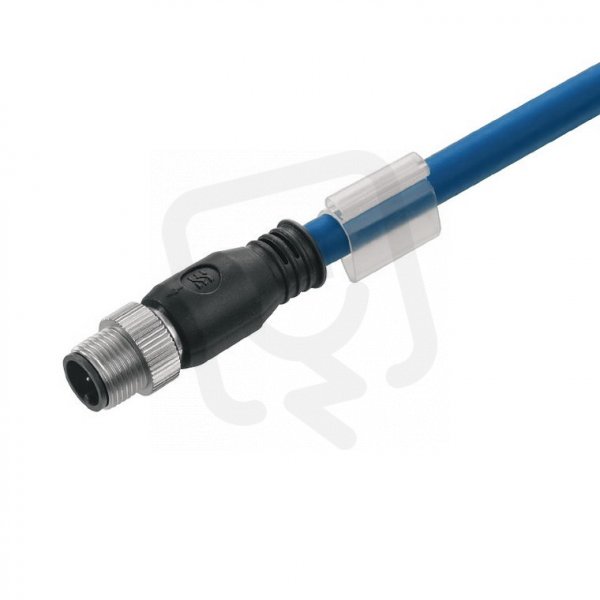

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
94,49 Kč
Cena po registraci:
84,36 Kč/ks
Po registraci bez DPH:
69,72 Kč
Vaše cena s DPH:
87,87 Kč/ks
Vaše cena bez DPH:
72,62 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0012702
- Kód dodavatele:
- 1785180000
- EAN:
- 4032248196838
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 6,25 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 3.5/10/180F6.25SN SW WEIDMÜLLER 1785180000
Zásuvný konektor DPS SL 3.5/10/180F6.25SN SW WEIDMÜLLER (EAN: 4032248196838) má 10 pólů, jmenovitý proud 14,5 A a jmenovité napětí 160 V a je určen pro připojení THR a flexibilní vodiče k DPS.
Má modulární rozteč kontaktů 3,5 mm, délku pinu 6,25 mm, úhel PCB/kontaktu 90°, povrch kontaktu cín, izolaci z termoplastu, typ upevnění pájení a provozní teplotu -50–100 °C (třída hořlavosti UL94: V0).
Proč si vybrat tento zásuvný konektor?
- Navržen pro 10 pólů, což umožňuje kompaktní uspořádání více obvodů na DPS.
- Má jmenovitý proud 14,5 A, vhodný pro aplikace se středním proudovým zatížením.
- Umožňuje elektrické připojení metodou THR, tedy pájení kompatibilní s reflow procesem pro průchodové kontakty.
- Typ konektoru určený pro montáž na DPS (zásuvný konektor) pro jednoduché zapojení desky plošných spojů.
- Řada označená SL 3,5 (uvedeno v názvu) s běžnou roztečí pro průmyslové aplikace.
- Originální díl od výrobce WEIDMÜLLER (katalogové číslo 1785180000) pro snadnou identifikaci.
Interní název produktu
SL 3.5/10/180F6.25SN SW
Podrobný popis produktu
SL 3.5/10/180F6.25SN SW
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
