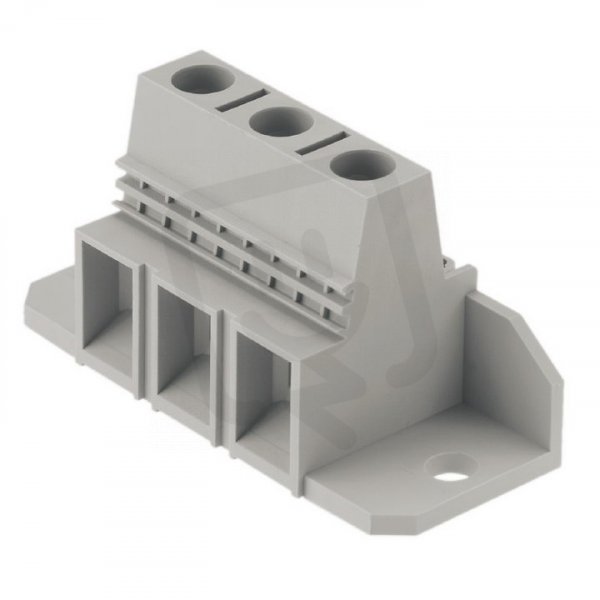

Svorka PCB LXB 15.00/03/90 4.5SN GY BX WEIDMÜLLER 1783720000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
398,20 Kč
Cena po registraci:
355,53 Kč/ks
Po registraci bez DPH:
293,83 Kč
Vaše cena s DPH:
370,32 Kč/ks
Vaše cena bez DPH:
306,05 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0012605
- Kód dodavatele:
- 1783720000
- EAN:
- 4032248184972
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 101 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 15 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 1,5-16 mm2
- Pro průřez lanka bez koncovky:
- 1,5-25 mm2
- Pro průřez pevného vodiče:
- 1,5-16 mm2
- Průřez vícežilového připojení:
- 6-25 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP10
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 41,5 mm
Svorka PCB LXB 15.00/03/90 4.5SN GY BX WEIDMÜLLER 1783720000
Svorka PCB LXB 15.00/03/90 4.5SN od Weidmüller (EAN 4032248184972) nabízí třípólové pájecí provedení s pinem délky 4,5 mm a modulární roztečí 15 mm.
Provedení zvládá jmenovitý proud 101 A při jmenovitém napětí 1000 V, umožňuje připojení pevného vodiče 1,5–16 mm², vícežilového 6–25 mm² a lanka bez koncovky 1,5–25 mm² se šroubovým připojením a nabízí 3 elektrická připojení.
Izolační těleso z polyamidu (PA) v barvě šedá má třídu hořlavosti UL94 V0, stupeň znečištění 2, jmenovité rázové napětí 8 kV, kategorii přepětí II, krytí připojené IP10 a provozní teplotu -50 až 120 °C.
Proč si vybrat tuto svorku?
- Svorka je určena pro jmenovitý proud 101 A, což ji předurčuje pro aplikace s vyšším proudovým zatížením.
- Pro připojení pevného vodiče je vhodný průřez 1,5–16 mm², takže pokrývá běžné průřezy v průmyslových instalacích.
- Pro vícežilové připojení umožňuje průřez 6–25 mm², což usnadňuje spojování více vláken nebo větších vodičů.
- Jedná se o svorku pro montáž na DPS, model LXB 15.00/03/90 4.5SN, tedy vhodnou pro pevné osazení v zapojení.
- Barva označená jako GY (šedá) usnadňuje identifikaci a zarovnání v rozvodných panelech.
- Výrobce Weidmüller a typové číslo 1783720000 usnadňují vyhledání náhrad nebo doplňků.
Interní název produktu
LXB 15.00/3/90 GR
Podrobný popis produktu
LXB 15.00/03/90 4.5SN GY BX
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
