Svorka PCB LXB 15.00/02/90 4.5SN GY BX WEIDMÜLLER 1783710000

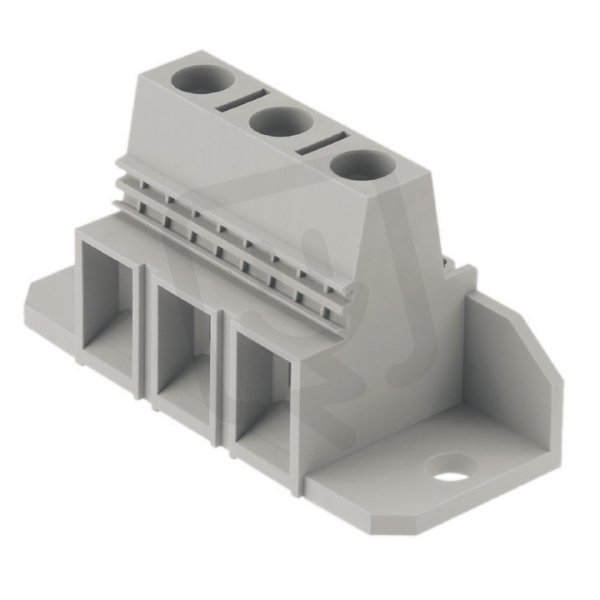

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
266,82 Kč
Cena po registraci:
238,22 Kč/ks
Po registraci bez DPH:
196,88 Kč
Vaše cena s DPH:
248,13 Kč/ks
Vaše cena bez DPH:
205,07 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0012604
- Kód dodavatele:
- 1783710000
- EAN:
- 4032248184965
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 101 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 15 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 1,5-16 mm2
- Pro průřez lanka bez koncovky:
- 1,5-25 mm2
- Pro průřez pevného vodiče:
- 1,5-16 mm2
- Průřez vícežilového připojení:
- 6-25 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP10
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 41,5 mm
Svorka PCB LXB 15.00/02/90 4.5SN GY BX WEIDMÜLLER 1783710000
Svorka PCB LXB 15.00/02/90 4.5SN GY WEIDMÜLLER (EAN: 4032248184965) je pájecí DPS svorka s jmenovitým proudem 101 A a jmenovitým napětím 1000 V, vhodná pro pevné vodiče 1,5–16 mm² a vícežilové připojení 6–25 mm².
Umožňuje připojení laněného vodiče 1,5–16 mm² a lanka bez koncovky až 1,5–25 mm², má 2 elektrická připojení, modulární rozteč 15 mm a délku pinu 4,5 mm, těleso je šedé z polyamidu (PA) s třídou hořlavosti UL94 V0.
Svorka nabízí šroubové i pájecí připojení, typ upevnění pájení, krytí při připojení IP10, kategorii přepětí II, stupeň znečištění 2, jmenovité rázové napětí 8 kV a provozní teplotu -50–120 °C.
Proč si vybrat tuto svorku?
- Svorka je určena pro jmenovitý proud 101 A, takže je vhodná pro aplikace s vyšším proudovým zatížením.
- Pro pevné vodiče umožňuje připojení s průřezem 1,5–16 mm², což pokrývá běžné průřezy v rozvodných větvích.
- Pro vícežilová připojení poskytuje rozmezí průřezů 6–25 mm², vhodné pro svazky vodičů.
- Provedení pro desku PCB (LXB 15.00/02/90 4.5SN GY) odpovídá standardnímu typu od výrobce Weidmüller, usnadňujícímu integraci do modulárních systémů.
Interní název produktu
LXB 15.00/2/90 GR
Podrobný popis produktu
LXB 15.00/02/90 4.5SN GY BX
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
