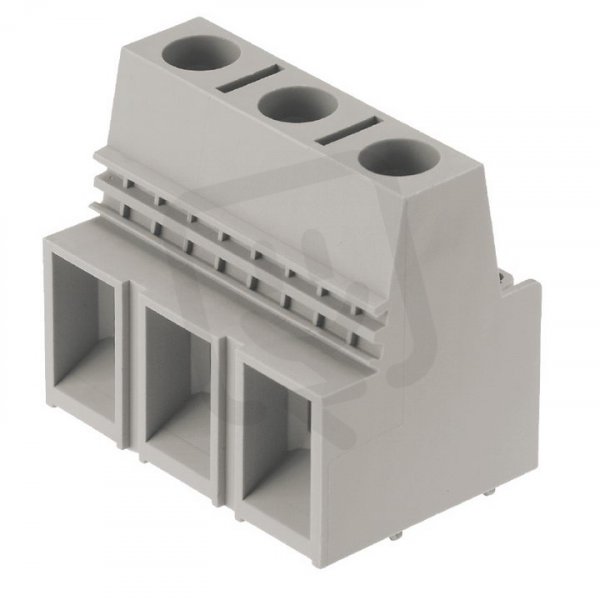

Svorka PCB LX 15.00/03/90 4.5SN GY BX WEIDMÜLLER 1783680000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
394,68 Kč
Cena po registraci:
352,39 Kč/ks
Po registraci bez DPH:
291,23 Kč
Vaše cena s DPH:
367,05 Kč/ks
Vaše cena bez DPH:
303,35 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0012601
- Kód dodavatele:
- 1783680000
- EAN:
- 4032248184934
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 101 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 15 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 1,5-16 mm2
- Pro průřez lanka bez koncovky:
- 1,5-25 mm2
- Pro průřez pevného vodiče:
- 1,5-16 mm2
- Průřez vícežilového připojení:
- 6-25 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP10
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 41,5 mm
Svorka PCB LX 15.00/03/90 4.5SN GY BX WEIDMÜLLER 1783680000
Svorka PCB LX 15.00/03/90 4.5SN GY BX od WEIDMÜLLER (EAN: 4032248184934) umožňuje připojení pevných vodičů 1,5–16 mm², vícežilových vodičů 6–25 mm² a lanek bez koncovky 1,5–25 mm² při jmenovitém proudu 101 A a jmenovitém napětí 1000 V.
Má 3 elektrická připojení, šroubové připojení vodiče a pájecí připojení k DPS, modulární rozteč 15 mm, délku pinu 4,5 mm, výšku 41,5 mm, typ upevnění pájení, připojené krytí IP10, těleso z polyamidu (PA), třídu hořlavosti UL94 V0 a pracovní teplotu -50 až 120 °C.
Proč si vybrat tuto svorku?
- Tato svorka je určena pro montáž na plošný spoj (PCB) — svorka PCB.
- Má jmenovitý proud 101 A, vhodný pro střední proudová zatížení.
- Podporuje připojení pevného vodiče v rozsahu 1,5–16 mm².
- Pro připojení vícežilových vodičů umožňuje průřez 6–25 mm².
- Typ/rozměr je LX 15.00/03/90 4.5SN, což určuje její montážní a konstrukční parametry.
- Vyrobeno výrobcem Weidmüller, katalogové číslo 1783680000, barva GY (šedá).
Interní název produktu
LX 15.00/3/90 GR
Podrobný popis produktu
LX 15.00/03/90 4.5SN GY BX
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
