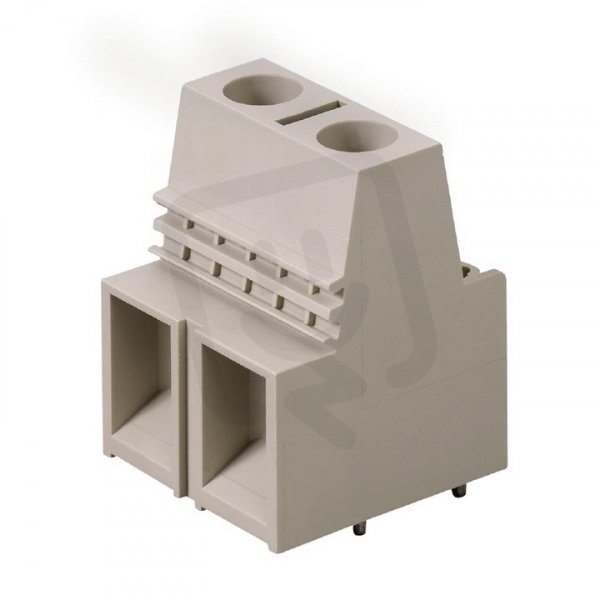

Svorka PCB LX 15.00/02/90 4.5SN GY BX WEIDMÜLLER 1783670000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
262,90 Kč
Cena po registraci:
234,73 Kč/ks
Po registraci bez DPH:
193,99 Kč
Vaše cena s DPH:
244,49 Kč/ks
Vaše cena bez DPH:
202,06 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0012600
- Kód dodavatele:
- 1783670000
- EAN:
- 4032248184927
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 101 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 15 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 1,5-16 mm2
- Pro průřez lanka bez koncovky:
- 1,5-25 mm2
- Pro průřez pevného vodiče:
- 1,5-16 mm2
- Průřez vícežilového připojení:
- 6-25 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP10
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 41,5 mm
Svorka PCB LX 15.00/02/90 4.5SN GY BX WEIDMÜLLER 1783670000
Svorka PCB LX 15.00/02/90 4.5SN GY (WEIDMÜLLER, EAN: 4032248184927) je dvoupólová plošná svorka s jmenovitým proudem 101 A, jmenovitým napětím 1000 V, výškou 41,5 mm a barvou tělesa šedá.
Umožňuje připojení pevného vodiče 1,5–16 mm², vícežilového 6–25 mm², lanka se koncovkou 1,5–16 mm² i bez koncovky 1,5–25 mm², má modulární rozteč 15 mm, délku pinu 4,5 mm, typ připojení vodiče šroubové, typ připojení DPS pájecí, typ upevnění pájení, krytí IP10, materiál izolace polyamid (PA), jmenovité rázové napětí 8 kV, kategorii přepětí II, třídu hořlavosti UL94 V0 a provozní teplotu -50 až 120 °C.
Proč si vybrat tuto svorku?
- Tento výrobek je určen pro montáž na plošný spoj (PCB) – Svorka PCB LX 15.00/02/90 od Weidmüller.
- Má jmenovitý proud 101 A, který udává zatížitelnost svorky pro běžné aplikace.
- Umožňuje připojení pevného vodiče s průřezem 1,5–16 mm², což pokrývá široké spektrum vodičů.
- Pro vícežilová připojení je vhodná v rozsahu 6–25 mm², tedy i pro tlustší svazky vodičů.
- Identifikace a dostupnost usnadňuje výrobní kód 1783670000 a odstín GY (šedá).
Interní název produktu
LX 15.00/2/90 GR
Podrobný popis produktu
LX 15.00/02/90 4.5SN GY BX
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
