Svorka PCB LX 15.00/01/90 4.5SN GY BX WEIDMÜLLER 1783660000

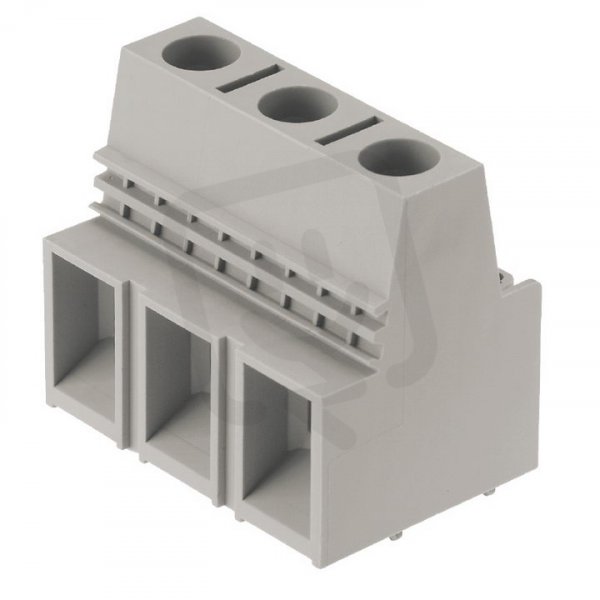

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
157,68 Kč
Cena po registraci:
140,78 Kč/ks
Po registraci bez DPH:
116,35 Kč
Vaše cena s DPH:
146,64 Kč/ks
Vaše cena bez DPH:
121,19 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0012599
- Kód dodavatele:
- 1783660000
- EAN:
- 4032248184910
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 101 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 15 mm
- Počet elektrických připojení:
- 1
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 1,5-16 mm2
- Pro průřez lanka bez koncovky:
- 1,5-25 mm2
- Pro průřez pevného vodiče:
- 1,5-16 mm2
- Průřez vícežilového připojení:
- 6-25 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP10
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 41,5 mm
Svorka PCB LX 15.00/01/90 4.5SN GY BX WEIDMÜLLER 1783660000
Svorka PCB LX 15.00/01/90 4.5SN GY WEIDMÜLLER (EAN: 4032248184910) je určená pro montáž na DPS a nese jmenovitý proud 101 A při jmenovitém napětí 1000 V s jmenovitým rázovým napětím 8 kV.
Umožňuje připojení pevného vodiče 1,5–16 mm2, vícežilového 6–25 mm2, lanka se zakončením 1,5–16 mm2 a lanka bez koncovky 1,5–25 mm2; má šroubové připojení vodiče a pájecí připojení k PCB, typ upevnění pájení, modulární rozteč 15 mm, těleso z polyamidu (PA) v barvě šedá, krytí připojené IP10, třídu hořlavosti UL94 V0 a provozní teplotu -50–120 °C.
Proč si vybrat tuto svorku?
- Jedná se o svorku určenou pro montáž na plošný spoj (PCB) — SVORKA PCB LX 15.00/01/90 4.5SN od výrobce Weidmüller.
- Svorka je dimenzovaná pro jmenovitý proud 101 A.
- Pro připojení pevného vodiče podporuje rozsah 1,5–16 mm2.
- Pro připojení vícežilového vodiče nabízí rozsah 6–25 mm2.
- Dodává se pod objednacím kódem 1783660000, což usnadňuje identifikaci při nákupu.
Interní název produktu
LX 15.00/1/90 GR
Podrobný popis produktu
LX 15.00/01/90 4.5SN GY BX
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 1, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 101 A, Rozteč v mm: 15.00, 25 mm², Počet pólů: 1, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
