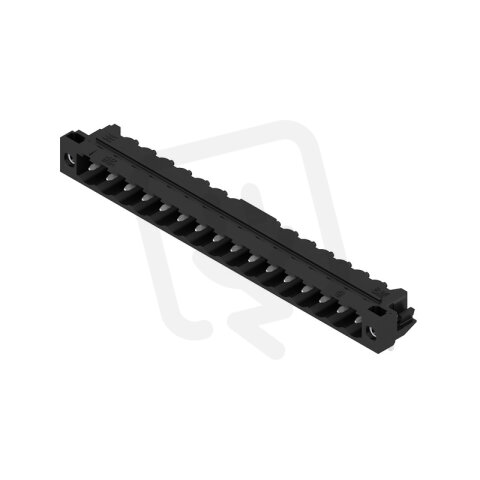

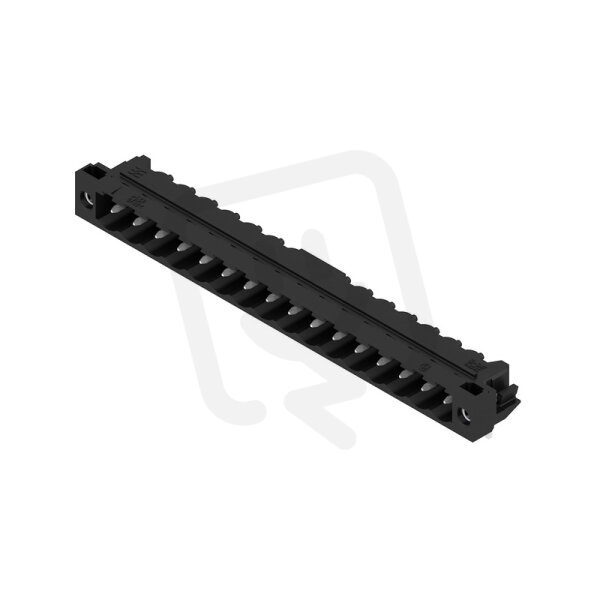

Zásuvný konektor DPS SL-SMT 5.08HC/16/90LF 3.2SN BK BX WEIDMÜLLER 1780570000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
147,08 Kč
Cena po registraci:
131,32 Kč/ks
Po registraci bez DPH:
108,53 Kč
Vaše cena s DPH:
136,78 Kč/ks
Vaše cena bez DPH:
113,04 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177112
- Kód dodavatele:
- 1780570000
- EAN:
- 4032248165872
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 5.08HC/16/90LF 3.2SN BK BX WEIDMÜLLER 1780570000
Zásuvný konektor DPS SL-SMT 5.08HC/16/90LF 3.2SN BK (WEIDMÜLLER 1780570000, EAN 4032248165872) je pevný konektor určený pro montáž na DPS s 16 póly.
Elektrické parametry zahrnují jmenovitý proud 24 A, jmenovité napětí 320 V, jmenovité rázové napětí 4 kV, kategorii přepětí II a stupeň znečištění 2.
Mechanicky nabízí rozteč kontaktů a připojení PCB 5,08 mm, délku pinu 3,2 mm, typ kontaktu kolík, typ připojení THR s pájecím upevněním, povrch kontaktů cín, černé těleso z izolace z polymeru z tekutých krystalů, horizontální orientaci 0°/180°, provozní teplotu -50–100 °C a třídu hořlavosti UL94 V0.
Proč si vybrat tento konektor?
- Jedná se o zásuvný konektor DPS označen SL-SMT 5.08HC/16/90LF 3.2SN BK BX (WEIDMÜLLER 1780570000), což usnadní jeho identifikaci při návrhu a servisu.
- Má 16 pólů, takže umožňuje připojení většího počtu vodičů nebo signálů v jednom konektoru.
- Je navržen pro 24 A jmenovitého proudu, díky čemuž zvládne obvody s vyššími proudovými nároky.
- Poskytuje připojení THR, tedy kombinaci výhod plošné a průchozí technologie montáže, což může zjednodušit výrobní proces.
Interní název produktu
SL-SMT5.08/16/90LF 3.2SN
Podrobný popis produktu
SL-SMT 5.08HC/16/90LF 3.2SN BK BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
