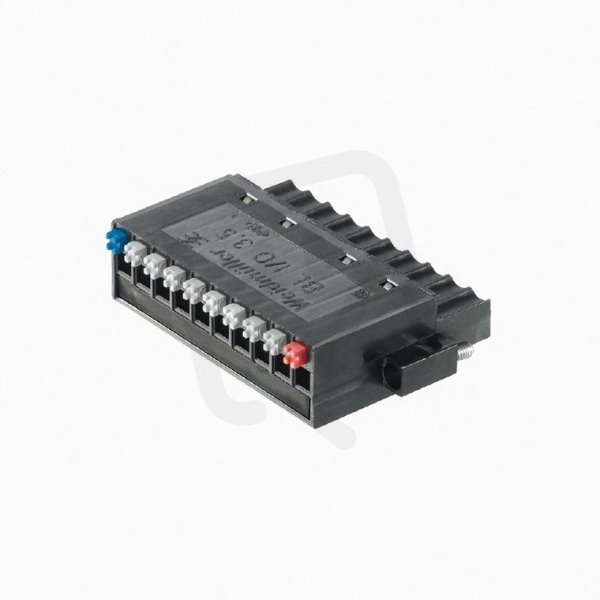

Zásuvný konektor DPS BL-I/O 3.50/10F SN BK BX WEIDMÜLLER 1779880000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
221,02 Kč
Cena po registraci:
197,34 Kč/ks
Po registraci bez DPH:
163,09 Kč
Vaše cena s DPH:
205,54 Kč/ks
Vaše cena bez DPH:
169,87 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0012368
- Kód dodavatele:
- 1779880000
- EAN:
- 4032248165209
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 2,2 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 10
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-75 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- konektorové připoj.
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BL-I/O 3.50/10F SN BK BX WEIDMÜLLER 1779880000
Zásuvný konektor DPS BL-I/O 3.50/10F SN BK BX WEIDMÜLLER 1779880000 (EAN: 4032248165209) je 10pólový zásuvkový modul s plastovým tělesem v černé barvě a horizontálním 180° připojením vodiče.
Podporuje jmenovité napětí 160 V a proud 2,2 A, má kontakty z mědi s cínovým povrchem a modulární roztečí 3,5 mm; připojitelné průřezy jsou pevný vodič 0,2–1,5 mm², lanko bez koncovky 0,2–1,5 mm² a laněný vodič 0,2–1 mm².
Izolace je z polybutylentereftalátu (UL94 V0), kategorie přepětí III s jmenovitým rázovým napětím 2,5 kV, provozní teplota -50 až 75 °C; bez ochranného vodiče.
Proč si vybrat tento konektor?
- Má 10 pólů, což umožňuje propojení více signálových nebo napájecích větví na jedné DPS.
- Je dodáván v provedení zásuvky, vhodném jako vstupní spoj pro pájení nebo zasunutí odpovídajícího vidlicového modulu.
- Umožňuje průchod proudu až 2,2 A, což odpovídá běžným požadavkům pro signálová a nízkonapěťová zapojení.
- Má jmenovité napětí 160 V, které určuje vhodné aplikace a rozsah izolace mezi obvody.
- Kontakty jsou z mědi, což přináší výhodu v podobě dobré tvárnosti a mechanické odolnosti při opakovaném zasouvání a při montáži.
- Disponuje úhlovým připojením 180° (horizontálním), takže vodiče vedete rovnoběžně s deskou, což šetří prostor při instalaci.
Interní název produktu
BL-I/O 3.5/10 F SW
Podrobný popis produktu
BL-I/O 3.50/10F SN BK BX
Konektor PCB (vodičové připojení), 160 V, 2.2 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 10, Připojení PUSH IN s akčním členem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 2.2 A, Rozteč v mm: 3.50, 1.5 mm², Počet pólů: 10, Připojení PUSH IN s akčním členem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
