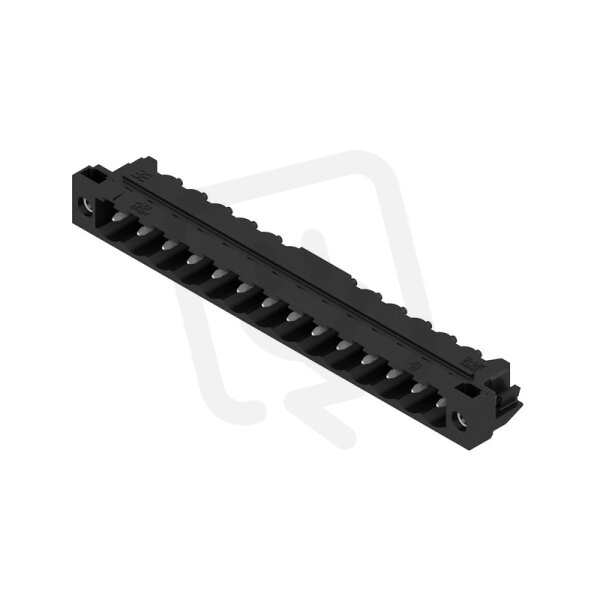

Zásuvný konektor DPS SL-SMT 5.08HC/14/90LF 1.5SN BK BX WEIDMÜLLER 1775352001
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
131,37 Kč
Cena po registraci:
117,30 Kč/ks
Po registraci bez DPH:
96,94 Kč
Vaše cena s DPH:
122,17 Kč/ks
Vaše cena bez DPH:
100,97 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013891
- Kód dodavatele:
- 1775352001
- EAN:
- 4032248157334
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 5.08HC/14/90LF 1.5SN BK BX WEIDMÜLLER 1775352001
Zásuvný konektor DPS SL-SMT 5.08HC/14/90LF 1.5SN BK (WEIDMÜLLER, EAN 4032248157334) je pevný konektor s 14 póly a modulární roztečí 5,08 mm, určený pro připojení THR a upevnění pájením při horizontálním provedení (0°/180°).
Elektrické parametry zahrnují jmenovitý proud 24 A, jmenovité napětí 320 V, kategorii přepětí II a jmenovité rázové napětí 4 kV, se stupněm znečištění 2.
Kontakty jsou kolíkové s povrchem z cínu (délka pinu 1,5 mm), těleso je černé z polymeru tekutých krystalů s třídou hořlavosti UL94 V0 a provozní teplotou -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Konektor je určen pro montáž na desku plošných spojů s roztečí 5,08 mm.
- Má 14 pólů pro připojení vodičů.
- Je dimenzován na jmenovitý proud 24 A.
- Využívá THR připojení, které umožňuje pájení metodami průchozí montáže.
- Konstrukce s pravým úhlem 90° šetří místo při bočním zapojení na DPS.
- Dodává se pod značkou Weidmüller (1775352001), což usnadňuje identifikaci součástky.
Interní název produktu
SL-SMT5.08/14/90LF 1.5SN
Podrobný popis produktu
SL-SMT 5.08HC/14/90LF 1.5SN BK BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
