Zásuvný konektor DPS SL-SMT 5.08HC/04/90LF 1.5SN BK BX WEIDMÜLLER 1775252001

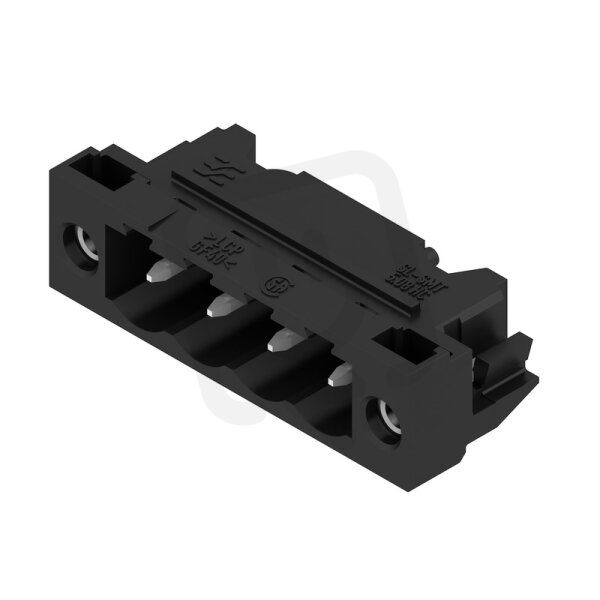

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
53,00 Kč
Cena po registraci:
47,32 Kč/ks
Po registraci bez DPH:
39,11 Kč
Vaše cena s DPH:
49,28 Kč/ks
Vaše cena bez DPH:
40,73 Kč/ks
ks
Zadávejte násobky 60 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013868
- Kód dodavatele:
- 1775252001
- EAN:
- 4032248157235
- Standardní balení:
- 60 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 4
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 5.08HC/04/90LF 1.5SN BK BX WEIDMÜLLER 1775252001
Zásuvný konektor DPS SL-SMT 5.08HC/04/90LF 1.5SN BK (EAN 4032248157235) je pevný konektor pro DPS se 4 póly a modulární roztečí 5,08 mm v černém provedení.
Elektrické parametry zahrnují jmenovitý proud 24 A, jmenovité napětí 320 V, jmenovité rázové napětí 4 kV, kategorii přepětí II a stupeň znečištění 2; kontakty mají povrchovou úpravu z cínu a typ kontaktu je kolík.
Montáž je prováděna pájením/THR, konektor podporuje flexibilní připojení k DPS, délka pinu je 1,5 mm, úhel PCB/kontaktu 0°/180°, izolační materiál polymer z tek.kryst., třída hořlavosti UL94 V0 a pracovní teplota -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Tento produkt je určený jako zásuvný konektor pro DPS, vhodný pro přímé osazení na tištěný spoj.
- Má 4 póly, které umožňují připojení čtyř samostatných vodičů.
- Jmenovitý proud činí 24 A, což ho předurčuje do obvodů s vyššími proudovými nároky.
- Typ elektrického připojení je THR, tedy průchozí montáž vhodná pro kombinované osazení SMD/THR.
- Rozteč kontaktů odpovídá 5,08 mm (označení 5.08HC), což usnadňuje návrh DPS podle běžných standardů.
- Dodává ho výrobce Weidmüller (katalogové číslo 1775252001).
Interní název produktu
SL-SMT5.08/4/90LF 1.5SN
Podrobný popis produktu
SL-SMT 5.08HC/04/90LF 1.5SN BK BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
