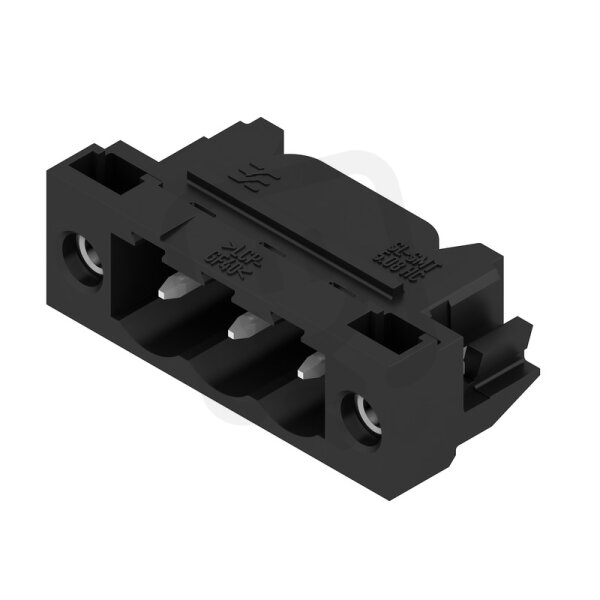

Zásuvný konektor DPS SL-SMT 5.08HC/03/90LF 1.5SN BK BX WEIDMÜLLER 1775242001
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
45,01 Kč
Cena po registraci:
40,18 Kč/ks
Po registraci bez DPH:
33,21 Kč
Vaše cena s DPH:
41,87 Kč/ks
Vaše cena bez DPH:
34,60 Kč/ks
ks
Zadávejte násobky 72 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013865
- Kód dodavatele:
- 1775242001
- EAN:
- 4032248157228
- Standardní balení:
- 72 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 5.08HC/03/90LF 1.5SN BK BX WEIDMÜLLER 1775242001
Zásuvný konektor DPS SL-SMT 5.08HC/03/90LF 1.5SN BK (WEIDMÜLLER, EAN 4032248157228) je pevný konektor pro připojení na PCB s roztečí 5,08 mm a úhlem 0°/180° (horizontální).
Má 3 póly, jmenovitý proud 24 A a jmenovité napětí 320 V; kontakt je potažený cínem s délkou pinu 1,5 mm a je určen pro pájení THR a připojení flexibilních vodičů na PCB.
Izolační těleso z tekutě krystalického polymeru v černé barvě splňuje třídu hořlavosti UL94 V0, kategorie přepětí II, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a pracuje v rozmezí -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Je určen pro montáž na desku plošných spojů (DPS) a poskytuje zásuvné připojení na DPS.
- Má 3 póly, což je vhodné pro připojení tří vodičů nebo signálů.
- Jmenovitý proud 24 A umožňuje provoz při vyšších proudových zatíženích.
- Využívá připojení THR, tedy je vhodné pro reflow pájení průchozích vývodů.
- Standardní rozteč 5,08 mm usnadňuje integraci do běžných návrhů DPS.
- Dodává jej výrobce Weidmüller.
Interní název produktu
SL-SMT5.08/3/90LF 1.5SN
Podrobný popis produktu
SL-SMT 5.08HC/03/90LF 1.5SN BK BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
