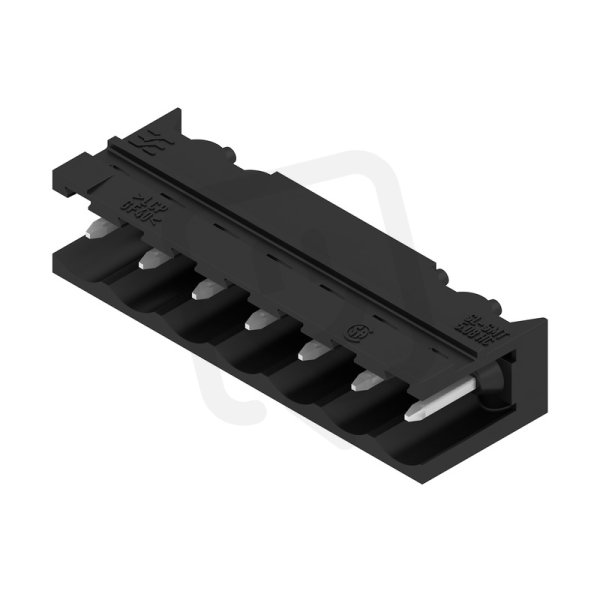

Zásuvný konektor DPS SL-SMT 5.08HC/07/90 1.5SN BK RL WEIDMÜLLER 1774814001
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
68,82 Kč
Cena po registraci:
61,46 Kč/ks
Po registraci bez DPH:
50,79 Kč
Vaše cena s DPH:
64,01 Kč/ks
Vaše cena bez DPH:
52,90 Kč/ks
ks
Zadávejte násobky 350 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013776
- Kód dodavatele:
- 1774814001
- EAN:
- 4032248167708
- Standardní balení:
- 350 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 7
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 5.08HC/07/90 1.5SN BK RL WEIDMÜLLER 1774814001
Zásuvný konektor DPS SL-SMT 5.08HC/07/90 1.5SN BK (WEIDMÜLLER 1774814001, EAN 4032248167708) má 7 pólů a je navržen jako pevný konektor s kolíkovým kontaktem.
Elektrické parametry zahrnují jmenovitý proud 24 A, jmenovité napětí 320 V, modulární rozteč 5,08 mm, jmenovité rázové napětí 4 kV a kategorii přepětí II, kontakty jsou povrchově upraveny cínem.
Pro montáž je určeno pájení/THR s podporou flexibilního připojení k PCB, délkou pinu 1,5 mm, úhlem PCB/kontakt 0°/180° (horizontální), tělesem z polymeru z tekutých krystalů (LCP) v barvě černé, třídou hořlavosti UL94 V0 a provozní teplotou -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 7 pólů, což usnadní zapojení vícepólových obvodů.
- Navržen pro proudové zatížení s jmenovitým proudem 24 A, vhodný pro střední proudy.
- S typem elektrického připojení THR pro spolehlivé průchodové pájení v automatizované výrobě.
- Má rozteč pinů 5,08 mm, kompatibilní s běžnými rozvrženími na DPS.
- Je určený pro montáž na DPS, takže se hodí do standardních desek plošných spojů.
- Dodává ho výrobce Weidmüller, katalogové číslo 1774814001 pro snadné dohledání náhrady.
Interní název produktu
SL-SMT5.08/7/90 1.5SN
Podrobný popis produktu
SL-SMT 5.08HC/07/90 1.5SN BK RL
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
