Svorka PCB LM3R 5.08/24/90 3.5SN BK BX WEIDMÜLLER 1769990000

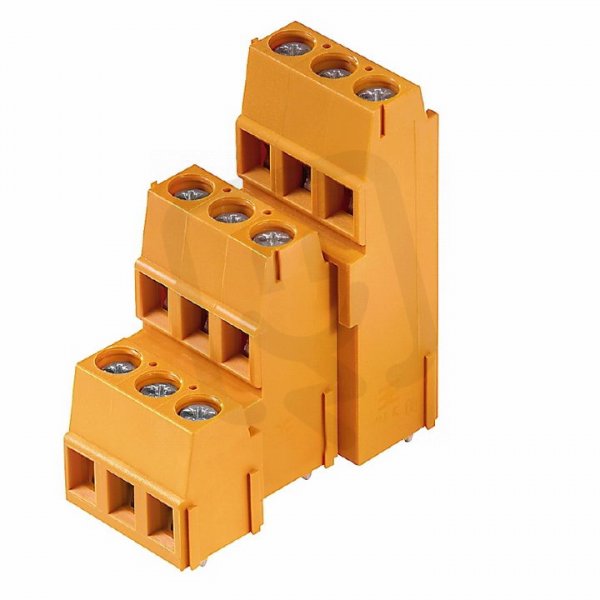

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
267,87 Kč
Cena po registraci:
239,17 Kč/ks
Po registraci bez DPH:
197,66 Kč
Vaše cena s DPH:
249,11 Kč/ks
Vaše cena bez DPH:
205,88 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013508
- Kód dodavatele:
- 1769990000
- EAN:
- 4032248117383
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 24
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 40,1 mm
Svorka PCB LM3R 5.08/24/90 3.5SN BK BX WEIDMÜLLER 1769990000
Svorka PCB LM3R 5.08/24/90 3.5SN BK BX WEIDMÜLLER (EAN: 4032248117383) je pájecí svorka pro montáž na DPS se 24 elektrickými připojeními a roztečí připojení 5,08 mm.
Umožňuje jmenovitý proud 17,5 A a jmenovité napětí 320 V, připojovat lze pevné vodiče 0,2–2,5 mm2 i laněné vodiče 0,25–1,5 mm2, typ připojení vodiče je šroubové a délka pinu je 3,5 mm.
Těleso je z polyamidu (PA) v barvě černá, krytí připojené IP20, třída hořlavosti UL94 V0, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a provozní teplota -50–120 °C.
Proč si vybrat tuto svorku?
- Jedná se o svorku pro plošné spoje od výrobce Weidmüller: LM3R 5.08/24/90 (č. 1769990000).
- Rozteč mezi poli je 5,08 mm, vhodná pro standardní PCB rozvržení.
- Má 24 pólů, což umožňuje připojení více vodičů na jednu lištu.
- Poskytuje úhlové provedení 90°, usnadňující vedení kabeláže podél desky.
- Jmenovitý proud svorky je 17,5 A.
- Vhodná pro pevné vodiče o průřezu 0,2–2,5 mm2.
Interní název produktu
LM3R 5.08/24 3.5 če
Podrobný popis produktu
LM3R 5.08/24/90 3.5SN BK BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 24, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 24, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
