Svorka PCB LM3R 5.08/18/90 3.5SN BK BX WEIDMÜLLER 1769970000

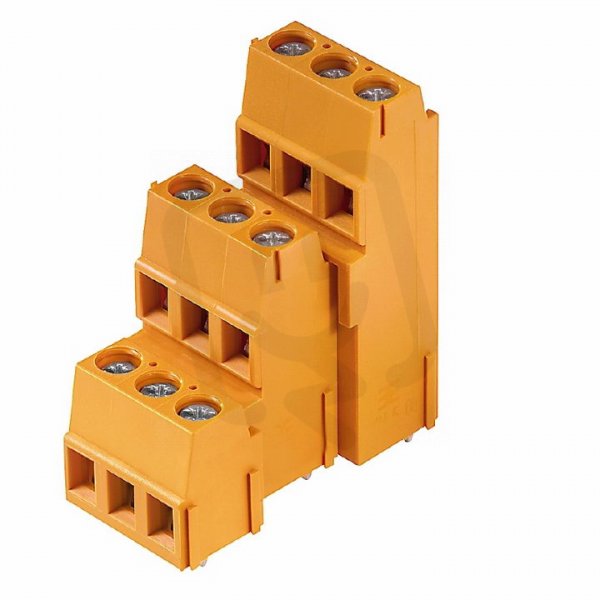

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
201,01 Kč
Cena po registraci:
179,47 Kč/ks
Po registraci bez DPH:
148,32 Kč
Vaše cena s DPH:
186,93 Kč/ks
Vaše cena bez DPH:
154,49 Kč/ks
ks
Zadávejte násobky 25 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013506
- Kód dodavatele:
- 1769970000
- EAN:
- 4032248117345
- Standardní balení:
- 25 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 18
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 40,1 mm
Svorka PCB LM3R 5.08/18/90 3.5SN BK BX WEIDMÜLLER 1769970000
Svorka PCB LM3R 5.08/18/90 3.5SN BK BX WEIDMÜLLER (EAN 4032248117345) je 18-pólová svorka určená pro upevnění na DPS s pájecím připojením k desce.
Má jmenovitý proud 17,5 A a jmenovité napětí 320 V, modulární rozteč připojení 5,08 mm a umožňuje připojení vodičů se šroubovým svorkovým systémem (pevný vodič 0,2–2,5 mm2, lanko bez koncovky 0,2–2,5 mm2, lanko s koncovkou 0,25–1,5 mm2).
Těleso z polyamidu (PA) v barvě černá, stupeň krytí připojené IP20, kategorie přepětí II, třída hořlavosti UL94 V0, jmenovité rázové napětí 4 kV, výška 40,1 mm, délka pinu 3,5 mm a pracovní teplota -50–120 °C.
Proč si vybrat tuto svorku PCB?
- Svorka je navržena pro jmenovitý proud 17,5 A, vhodná pro středně zatížené obvody na PCB.
- Umožňuje připojení pevného vodiče o průřezu 0,2–2,5 mm², takže pokryje běžné průřezy vodičů v průmyslových aplikacích.
- Standardní rozteč 5,08 mm usnadňuje integraci do návrhů desek plošných spojů a kompatibilitu se standardními konektorovými systémy.
- Jedná se o typ LM3R 3.5SN od výrobce Weidmüller (katalogové číslo 1769970000), určený k montáži na PCB.
- Označení BK udává černé provedení, které usnadňuje identifikaci a sladění vzhledu v instalaci.
Interní název produktu
LM3R 5.08/18 3.5 če
Podrobný popis produktu
LM3R 5.08/18/90 3.5SN BK BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 18, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 18, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
