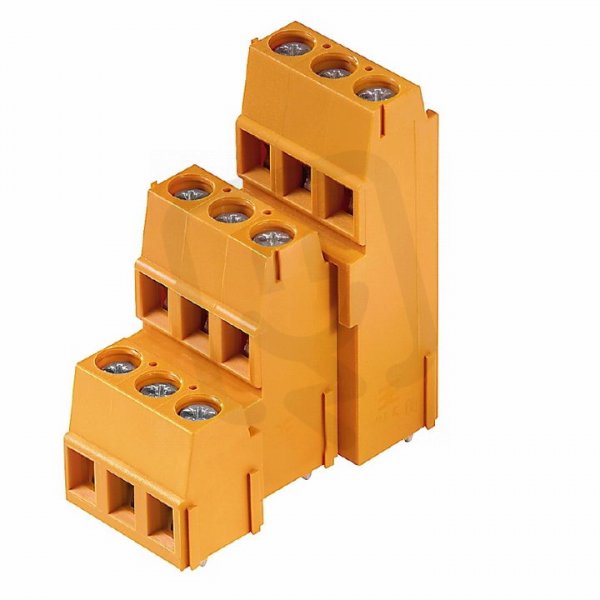

Svorka PCB LM3R 5.08/69/90 3.5SN OR BX WEIDMÜLLER 1769830000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
770,24 Kč
Cena po registraci:
687,72 Kč/ks
Po registraci bez DPH:
568,36 Kč
Vaše cena s DPH:
716,32 Kč/ks
Vaše cena bez DPH:
592,00 Kč/ks
ks
Zadávejte násobky 5 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013498
- Kód dodavatele:
- 1769830000
- EAN:
- 4032248117208
- Standardní balení:
- 5 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 69
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 40,1 mm
Svorka PCB LM3R 5.08/69/90 3.5SN OR BX WEIDMÜLLER 1769830000
Svorka PCB LM3R 5.08/69/90 3.5SN OR (WEIDMÜLLER, EAN 4032248117208) nabízí 69 elektrických připojení s roztečí 5,08 mm, délkou pinu 3,5 mm a výškou 40,1 mm určených pro pájecí upevnění na DPS.
Má jmenovitý proud 17,5 A, jmenovité napětí 320 V a vhodné průřezy vodičů: pevný 0,2–2,5 mm², lanko bez koncovky 0,2–2,5 mm² a lanko s koncovkou 0,25–1,5 mm², připojení vodiče je šroubové.
Těleso z polyamidu PA v barvě oranžová nabízí krytí IP20, jmenovité rázové napětí 4 kV, kategorii přepětí II, třídu hořlavosti UL94 V0 a pracovní teplotu -50–120 °C.
Proč si vybrat tuto svorku?
- Navržena pro přímou montáž na desku plošných spojů — montáž na PCB.
- Jmenovitý proud 17,5 A umožňuje použití v běžných obvodech napájení a řízení.
- Umožňuje připojení pevného vodiče v průřezu 0,2–2,5 mm², což pokryje většinu spojů v elektronice a automatizaci.
- Standardní rozteč 5,08 mm (dle označení) usnadňuje návrh DPS a kompatibilitu s běžnými roztečovými poli.
- Dodána výrobcem Weidmüller (1769830000) pro snadnou identifikaci a objednání náhradních dílů.
Interní název produktu
LM3R 5.08/69 3.5 or
Podrobný popis produktu
LM3R 5.08/69/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 69, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 69, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
