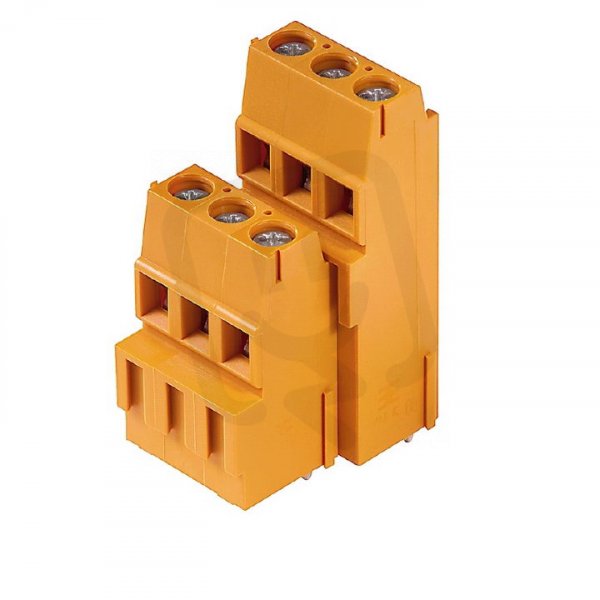

Svorka PCB LM2H 5.08/32/90 3.5SN OR BX WEIDMÜLLER 1769380000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
375,95 Kč
Cena po registraci:
335,67 Kč/ks
Po registraci bez DPH:
277,41 Kč
Vaše cena s DPH:
349,63 Kč/ks
Vaše cena bez DPH:
288,95 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013454
- Kód dodavatele:
- 1769380000
- EAN:
- 4032248116430
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 32
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 40,1 mm
Svorka PCB LM2H 5.08/32/90 3.5SN OR BX WEIDMÜLLER 1769380000
Svorka PCB LM2H 5.08/32/90 3.5SN OR BX WEIDMÜLLER 1769380000 (EAN: 4032248116430) je modulární připojovací svorka pro DPS s roztečí 5,08 mm a 32 elektrickými poli.
Má jmenovitý proud 17,5 A a jmenovité napětí 320 V, umožňuje připojení pevného vodiče 0,2–2,5 mm², lanka s koncovkou 0,25–1,5 mm² i bez koncovky 0,2–2,5 mm², přičemž délka pinu je 3,5 mm, typ připojení vodiče je šroubové a připojení DPS je pájecí.
Izolační těleso je z polyamidu (PA) v barvě oranžová, krytí IP20, pracovní teplota -50–120 °C, třída hořlavosti UL94 V0, jmenovité rázové napětí 4 kV a kategorie přepětí II.
Proč si vybrat tuto svorku?
- Určená pro montáž na tištěný spoj s označením Svorka PCB, takže ji lze pohodlně osadit přímo do DPS.
- S jmenovitým proudem 17,5 A je vhodná pro obvody odpovídajícího zatížení.
- Podporuje pevné vodiče o průřezu 0,2–2,5 mm², což pokrývá běžné průřezy pro průmyslové a rozvodné aplikace.
- Díky rozteči uvedené v názvu 5,08 mm se snadno integruje do standardních systémů svorek.
- Výrobce Weidmüller zajišťuje kompatibilitu s průmyslovými normami a dostupnost příslušenství.
Interní název produktu
LM2H 5.08/32 3.5 or
Podrobný popis produktu
LM2H 5.08/32/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 32, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 32, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
