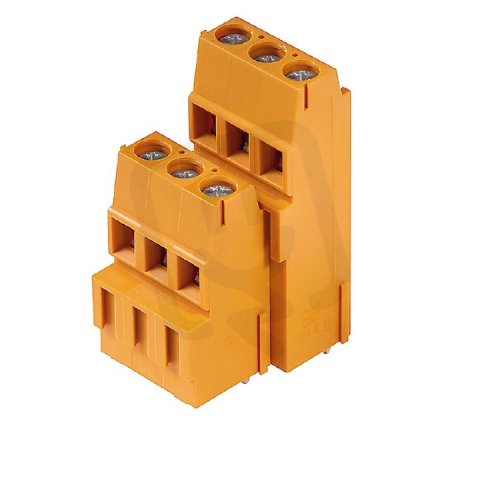

Svorka PCB LM2H 5.08/30/90 3.5SN OR BX WEIDMÜLLER 1769370000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
352,39 Kč
Cena po registraci:
314,64 Kč/ks
Po registraci bez DPH:
260,03 Kč
Vaše cena s DPH:
327,72 Kč/ks
Vaše cena bez DPH:
270,84 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013453
- Kód dodavatele:
- 1769370000
- EAN:
- 4032248116423
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 30
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 40,1 mm
Svorka PCB LM2H 5.08/30/90 3.5SN OR BX WEIDMÜLLER 1769370000
Svorka PCB LM2H 5.08/30/90 3.5SN OR (EAN: 4032248116423) je modulární svorka pro DPS s pájecím připojením, roztečí 5,08 mm a 30 elektrickými kontakty; typ připojení vodiče šroubové, typ připojení PCB pájecí.
Má jmenovitý proud 17,5 A, jmenovité napětí 320 V, připojitelný průřez pevného vodiče 0,2–2,5 mm² a laněného 0,25–1,5 mm² (bez koncovky také 0,2–2,5 mm²), krytí IP20, těleso z polyamidu (PA) v barvě oranžové, pracovní teplota -50–120 °C, jmenovité rázové napětí 4 kV a třída hořlavosti UL94 V0.
Proč si vybrat tuto svorku?
- Navržena pro použití na desce plošného spoje — svorka pro montáž na DPS.
- Standardní rozteč svorek usnadňuje integraci do běžných rozměrů montáže — rozteč 5,08 mm.
- S dimenzováním pro průtok až jmenovitý proud 17,5 A, vhodná pro běžné nízkonapěťové okruhy.
- Umožňuje připojení pevného vodiče v rozsahu 0,2–2,5 mm², pokrývá typické průřezy vodičů.
- Originální provedení od výrobce — Weidmüller, typové číslo 1769370000.
Interní název produktu
LM2H 5.08/30 3.5 or
Podrobný popis produktu
LM2H 5.08/30/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 30, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 30, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
