Svorka PCB LM2H 5.08/28/90 3.5SN OR BX WEIDMÜLLER 1769360000

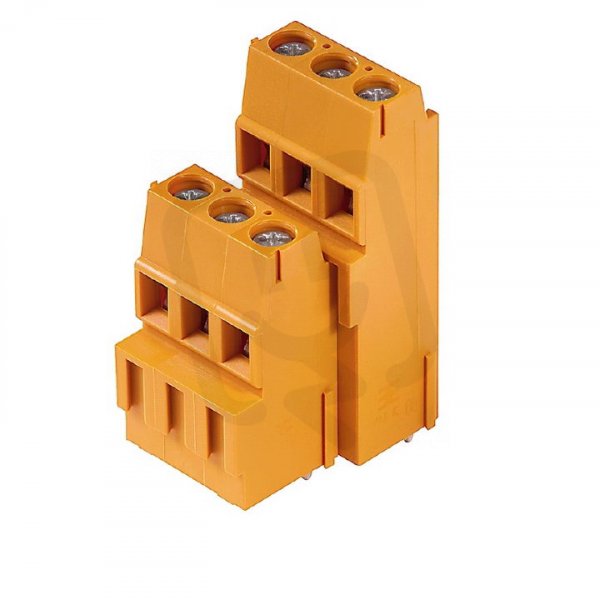

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
328,97 Kč
Cena po registraci:
293,73 Kč/ks
Po registraci bez DPH:
242,75 Kč
Vaše cena s DPH:
305,95 Kč/ks
Vaše cena bez DPH:
252,85 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013452
- Kód dodavatele:
- 1769360000
- EAN:
- 4032248116416
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 28
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 40,1 mm
Svorka PCB LM2H 5.08/28/90 3.5SN OR BX WEIDMÜLLER 1769360000
Svorka PCB LM2H 5.08/28/90 3.5SN OR BX WEIDMÜLLER (EAN: 4032248116416) je modulární svorka pro pájení na DPS s roztečí připojení 5,08 mm a 28 elektrickými připojeními.
Má jmenovitý proud 17,5 A, jmenovité napětí 320 V a jmenovité rázové napětí 4 kV, umožňuje připojení pevných vodičů 0,2–2,5 mm² a laněných vodičů 0,25–1,5 mm² (bez koncovky také 0,2–2,5 mm²) pomocí šroubového připojení.
Těleso z polyamidu (PA) v barvě oranžová, třída hořlavosti UL94 V0, krytí připojené IP20 a provozní teplota -50–120 °C; montáž je řešena pájením a délka pinu je 3,5 mm.
Proč si vybrat tuto svorku PCB?
- Svorka určená pro montáž na desku plošných spojů s jmenovitým proudem 17,5 A, vhodná pro běžné aplikace v elektronice.
- Umožňuje připojení pevného vodiče o průřezu 0,2–2,5 mm², což pokrývá široké spektrum vodičů.
- Typové označení LM2H s roztečí pólů 5,08 mm, kompatibilní se standardními rozestupy na PCB.
- Dodáváno výrobcem Weidmüller pod číslem dílu 1769360000, což usnadňuje identifikaci a objednávání.
Interní název produktu
LM2H 5.08/28 3.5 or
Podrobný popis produktu
LM2H 5.08/28/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 28, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 28, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
