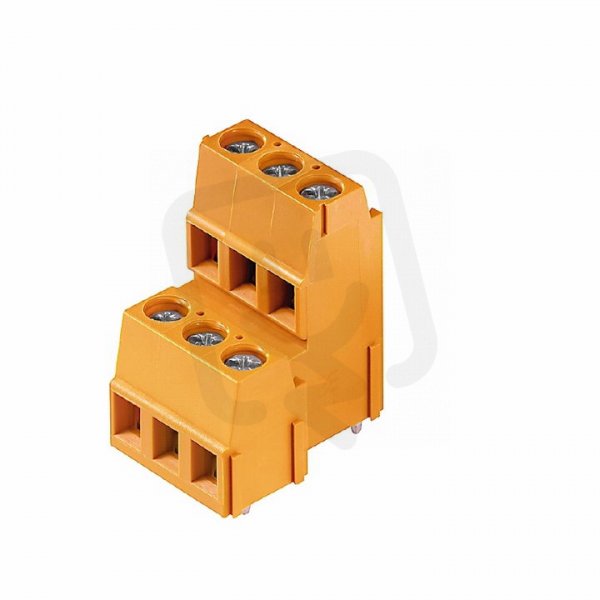

Svorka PCB LM2N 5.08/22/90 3.5SN OR BX WEIDMÜLLER 1768940000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
194,05 Kč
Cena po registraci:
173,26 Kč/ks
Po registraci bez DPH:
143,19 Kč
Vaše cena s DPH:
180,46 Kč/ks
Vaše cena bez DPH:
149,14 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013412
- Kód dodavatele:
- 1768940000
- EAN:
- 4032248115679
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 22
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 28,7 mm
Svorka PCB LM2N 5.08/22/90 3.5SN OR BX WEIDMÜLLER 1768940000
Svorka PCB LM2N 5.08/22/90 3.5SN OR (EAN: 4032248115679) je 22-polová pájecí svorka s modulární roztečí 5,08 mm určená pro upevnění na DPS.
Má jmenovitý proud 17,5 A a jmenovité napětí 320 V, podporuje pevné vodiče 0,2–2,5 mm², lankové vodiče s koncovkou 0,25–1,5 mm² i bez koncovky 0,2–2,5 mm² a používá šroubové připojení.
Těleso z polyamidu (PA) v barvě oranžová má krytí připojené IP20, třídu hořlavosti UL94 V0, jmenovité rázové napětí 4 kV, kategorii přepětí II, délku pinu 3,5 mm, typ upevnění pájení a provozní teplotu -50–120 °C.
Proč si vybrat tuto svorku pro DPS?
- Patří k řadě určené pro montáž na desku plošných spojů, konkrétně typ LM2N.
- Má standardní rozteč kontaktů 5,08 mm, vhodnou pro běžné rozestupy na DPS.
- Jmenovitý proud svorky je 17,5 A, určující její proudové zatížení.
- Umožňuje připojení pevného vodiče o průřezu 0,2–2,5 mm².
- Výrobce a číslo dílu: Weidmüller 1768940000, pro snadnou identifikaci při nákupu.
Interní název produktu
LM2N 5.08/22 3.5 or
Podrobný popis produktu
LM2N 5.08/22/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 22, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 22, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
