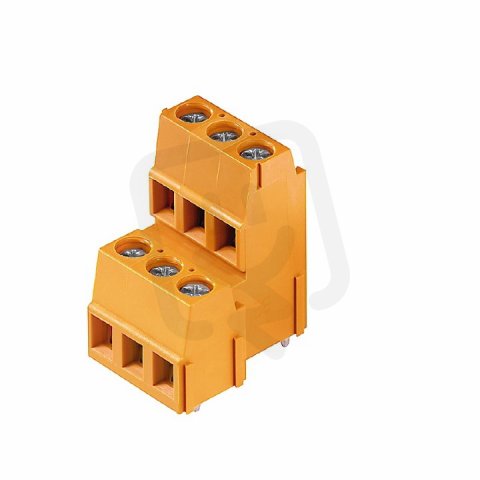

Svorka PCB LM2N 5.08/12/90 3.5SN OR BX WEIDMÜLLER 1768890000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
105,72 Kč
Cena po registraci:
94,39 Kč/ks
Po registraci bez DPH:
78,01 Kč
Vaše cena s DPH:
98,31 Kč/ks
Vaše cena bez DPH:
81,25 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013407
- Kód dodavatele:
- 1768890000
- EAN:
- 4032248115624
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 12
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 28,7 mm
Svorka PCB LM2N 5.08/12/90 3.5SN OR BX WEIDMÜLLER 1768890000
Svorka PCB LM2N 5.08/12/90 3.5SN OR WEIDMÜLLER (EAN: 4032248115624) je určena pro pájení na DPS, má modulární rozteč 5,08 mm, 12 elektrických připojení a délku pinu 3,5 mm.
Elektricky zvládá jmenovitý proud 17,5 A a jmenovité napětí 320 V; pro pevné vodiče je vhodný průřez 0,2–2,5 mm², pro lanové vodiče s koncovkou 0,25–1,5 mm² a bez koncovky 0,2–2,5 mm².
Těleso z polyamidu (PA) v barvě oranžová (UL94 V0) pracuje v rozsahu -50–120 °C, nabízí šroubové připojení, krytí při připojení IP20 a jmenovité rázové napětí 4 kV.
Proč si vybrat tuto svorku?
- Je určena pro montáž na DPS, tedy jde o svorku PCB.
- Má rozteč 5,08 mm, vhodnou pro standardní pole na deskách plošných spojů.
- Nabízí 12 pólů pro připojení více obvodů.
- Jmenovitý proud činí 17,5 A, takže zvládne střední proudové zatížení.
- Podporuje pevné vodiče v rozsahu 0,2–2,5 mm².
- Dodáváno výrobcem Weidmüller (1768890000).
Interní název produktu
LM2N 5.08/12 3.5 or
Podrobný popis produktu
LM2N 5.08/12/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 12, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 9
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
