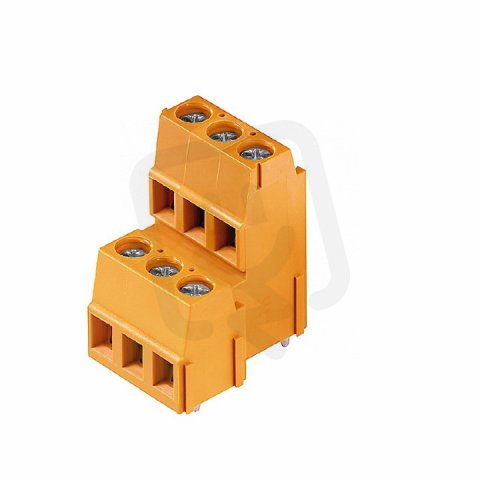

Svorka PCB LM2N 5.08/04/90 3.5SN OR BX WEIDMÜLLER 1768850000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
35,20 Kč
Cena po registraci:
31,42 Kč/ks
Po registraci bez DPH:
25,97 Kč
Vaše cena s DPH:
32,73 Kč/ks
Vaše cena bez DPH:
27,05 Kč/ks
ks
Zadávejte násobky 92 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013403
- Kód dodavatele:
- 1768850000
- EAN:
- 4032248115587
- Standardní balení:
- 92 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 28,7 mm
Svorka PCB LM2N 5.08/04/90 3.5SN OR BX WEIDMÜLLER 1768850000
Svorka PCB LM2N 5.08/04/90 3.5SN OR BX WEIDMÜLLER (EAN: 4032248115587) je čtyřpólová svorka pro plošné spoje s typem upevnění pájení a šroubovým připojením vodičů.
Elektrické parametry zahrnují jmenovitý proud 17,5 A, jmenovité napětí 320 V, modulární rozteč 5,08 mm, 4 připojení a délku pinu 3,5 mm; připojitelný průřez pevného vodiče 0,2–2,5 mm2, lanka s koncovkou 0,25–1,5 mm2 a lanka bez koncovky 0,2–2,5 mm2.
Těleso je vyrobeno z polyamidu (PA) v barvě oranžová, s krytím při připojení IP20, provozní teplotou -50–120 °C, třídou hořlavosti UL94 V0, jmenovitým rázovým napětím 4 kV, stupněm znečištění 2 a kategorií přepětí II.
Proč si vybrat tuto svorku?
- Navržena pro jmenovitý proud 17,5 A, vhodná pro běžné aplikace s tímto zatížením.
- Umožňuje připojení pevného vodiče s průřezem 0,2–2,5 mm².
- Jedná se o svorku určenou pro montáž na plošný spoj (PCB).
- Má standardní krok 5,08 mm, jak vyplývá z označení.
- Dodávána pod označením Weidmüller 1768850000 (řada LM2N).
Interní název produktu
LM2N 5.08/4 3.5 or
Podrobný popis produktu
LM2N 5.08/04/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
