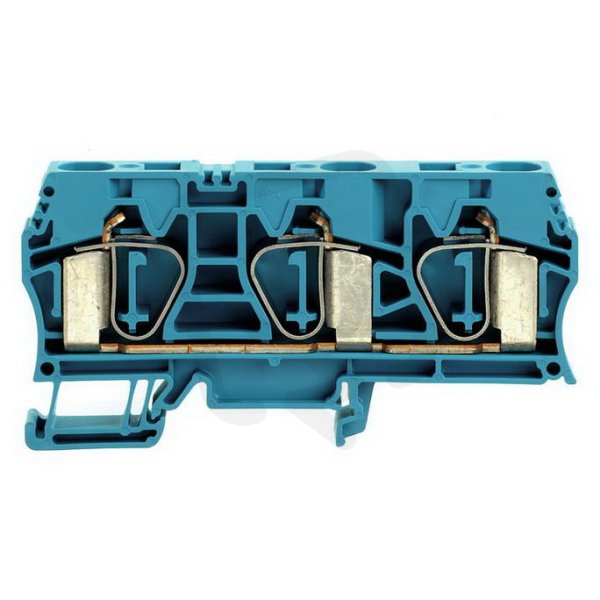

Průchozí svorkovnice ZDU 16/3AN BL WEIDMÜLLER 1768330000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
156,38 Kč
Cena po registraci:
139,62 Kč/ks
Po registraci bez DPH:
115,39 Kč
Vaše cena s DPH:
145,43 Kč/ks
Vaše cena bez DPH:
120,19 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013379
- Kód dodavatele:
- 1768330000
- EAN:
- 4032248122820
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- modrá
- Hloubka:
- 50,5 mm
- Interně propojené fáze:
- ne
- Jmenovité napětí:
- 800 V
- Jmenovitý proud In:
- 76 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ano
- Počet pater:
- 1
- Počet připojovacích míst:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 1,5-16 mm2
- Pro průřez lanka bez koncovky:
- 1,5-16 mm2
- Pro průřez pevného vodiče:
- 1,5-16 mm2
- Průřez vícežilového připojení:
- 1,5-25 mm2
- S ochranou proti výbuchu „Ex e“:
- ano
- Šířka:
- 12,1 mm
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení 1:
- pružinová svorka
- Typ elektrického připojení 2:
- pružinová svorka
- Výška:
- 99 mm
- Způsob montáže:
- lišta DIN 35 mm
Průchozí svorkovnice ZDU 16/3AN BL WEIDMÜLLER 1768330000
Průchozí svorkovnice ZDU 16/3AN BL WEIDMÜLLER 1768330000 (EAN 4032248122820) je modrá jednopatrová svorkovnice s 3 připojovacími místy, určená pro montáž na lištu DIN 35 mm, o rozměrech šířka 12,1 mm, výška 99 mm a hloubka 50,5 mm.
Má jmenovité napětí 800 V a jmenovitý proud 76 A, přičemž podporuje pevné vodiče 1,5–16 mm², lanka bez koncovky 1,5–16 mm² a vícežilová připojení 1,5–25 mm².
Připojení je řešeno pružinovou svorkou, těleso z termoplastu s hořlavostí UL94 V0, pracovní teplota -50–120 °C, má ochranu proti výbuchu Ex e, je vyžadována ukončovací přepážka a fáze nejsou interně propojené.
Proč si vybrat tuto svorkovnici?
- Svorkovnice je řešena do jednoho patra, což usnadňuje instalaci v omezeném prostoru rozvaděče.
- Nabízí tři připojovací místa pro přehledné a jednoduché zapojení tří vodičů.
- Umožňuje připojení pevného vodiče s průřezem 1,5–16 mm².
- Je kompatibilní s laněnými vodiči o průřezu 1,5–16 mm².
- Podporuje vícežilové připojení s průřezem 1,5–25 mm².
- Pro správnou montáž je nutná ukončovací přepážka, která zajistí bezpečné zakončení lišty.
Interní název produktu
ZDU 16/3AN mo
Podrobný popis produktu
ZDU 16/3AN BL
Průchozí svorkovnice, Připojení s kotevní svorkou, Modrá, 16 mm², 76 A, 800 V, Počet připojení: 3
Svorkovnice pro připojování nebo spojování vodičů s permanentně zajištěným kontaktem. Kalená ocel odolává mechanickým silám, pocínovaná měď zajišťuje špičkovou vodivost.
Průchozí svorkovnice, Připojení s kotevní svorkou, Modrá, 16 mm², 76 A, 800 V, Počet připojení: 3
Svorkovnice pro připojování nebo spojování vodičů s permanentně zajištěným kontaktem. Kalená ocel odolává mechanickým silám, pocínovaná měď zajišťuje špičkovou vodivost.
