Svorka PCB LPP 7.62/10/90 3.2SN OR BX WEIDMÜLLER 1766570000

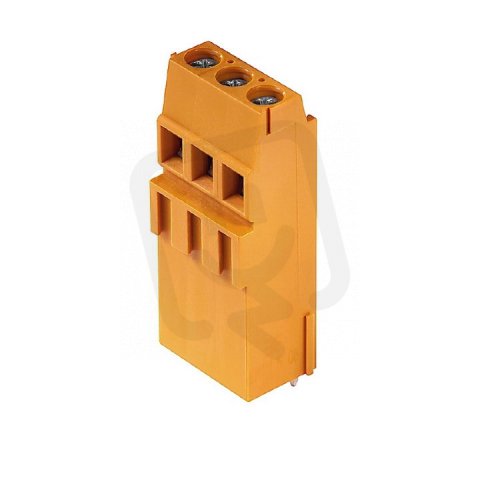

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
196,55 Kč
Cena po registraci:
175,50 Kč/ks
Po registraci bez DPH:
145,04 Kč
Vaše cena s DPH:
182,79 Kč/ks
Vaše cena bez DPH:
151,07 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013300
- Kód dodavatele:
- 1766570000
- EAN:
- 4032248066735
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,62 mm
- Počet elektrických připojení:
- 10
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 20,2 mm
Svorka PCB LPP 7.62/10/90 3.2SN OR BX WEIDMÜLLER 1766570000
Svorka PCB LPP 7.62/10/90 3.2SN OR WEIDMÜLLER (EAN: 4032248066735) je pájecí DPS svorka s 10 elektrickými připojeními, jmenovitým proudem 32 A a jmenovitým napětím 500 V, určená pro šroubové připojení vodičů a pájecí připojení na PCB.
Podporuje pevné vodiče 0,5–6 mm2, lanka bez koncovky 0,5–4 mm2 a laněné vodiče 0,5–2,5 mm2 (vícežilové připojení 6 mm2), má modulární rozteč 7,62 mm a délku pinu 3,2 mm, upevňuje se pájením na DPS.
Plastové těleso v barvě oranžové z polyamidu (UL94 V2) nabízí krytí připojené IP20, jmenovité rázové napětí 6 kV, kategorii přepětí II a provozní teplotu -50 až 100 °C.
Proč si vybrat tuto svorku?
- Jedná se o svorku pro PCB, typ LPP 7.62/10/90 3.2SN OR od výrobce WEIDMÜLLER (1766570000).
- Navržena pro jmenovitý proud 32 A.
- Umožňuje připojení pevného vodiče o průřezu 0,5–6 mm².
- Podporuje vícežilové připojení v rozsahu průřezu 6–6 mm².
- Rozteč svorky je 7,62 mm, vhodná pro montáž na PCB.
Interní název produktu
LPP 7.62/10/90 3.2 or
Podrobný popis produktu
LPP 7.62/10/90 3.2SN OR BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 10, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 10, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
