Svorka PCB LPP 7.62/08/90 3.2SN OR BX WEIDMÜLLER 1766560000

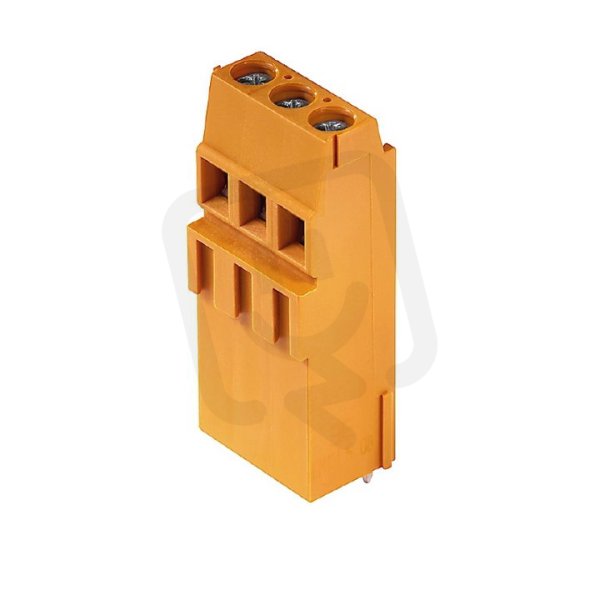

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
157,30 Kč
Cena po registraci:
140,44 Kč/ks
Po registraci bez DPH:
116,07 Kč
Vaše cena s DPH:
146,29 Kč/ks
Vaše cena bez DPH:
120,90 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013299
- Kód dodavatele:
- 1766560000
- EAN:
- 4032248066711
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,62 mm
- Počet elektrických připojení:
- 8
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 20,2 mm
Svorka PCB LPP 7.62/08/90 3.2SN OR BX WEIDMÜLLER 1766560000
Svorka PCB LPP 7.62/08/90 3.2SN OR WEIDMÜLLER (EAN: 4032248066711) je 8-pólová svorka pro pájené připojení na DPS s roztečí 7,62 mm a délkou pinu 3,2 mm, určená pro proud 32 A a jmenovité napětí 500 V.
Umožňuje připojení pevného vodiče 0,5–6 mm², vícežilového připojení 6–6 mm², lanka bez koncovky 0,5–4 mm² a laněného vodiče 0,5–2,5 mm², používá šroubové připojení vodiče a pájecí upevnění na DPS; má krytí připojené IP20, izolaci z polyamidu (PA) s třídou hořlavosti UL94 V2, jmenovité rázové napětí 6 kV, kategorii přepětí II a pracovní teplotu -50–100 °C, tělo je oranžové.
Proč si vybrat tuto svorku?
- Je určena pro montáž na plošný spoj (PCB) jako typ LPP 7,62/08/90 3.2SN.
- Podporuje jmenovitý proud 32 A, vhodný pro běžné proudové zatížení na desce.
- Umožňuje připojení pevného vodiče s průřezem 0,5–6 mm2.
- Pro vícežilové připojení je dimenzována na průřez 6–6 mm2.
- Má rozteč 7,62 mm, kompatibilní se standardními rozestupy svorek na PCB.
- Výrobce je WEIDMÜLLER (1766560000), což usnadní dohledání dokumentace a náhradních dílů.
Interní název produktu
LPP 7.62/8/90 3.2 or
Podrobný popis produktu
LPP 7.62/08/90 3.2SN OR BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 8, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 8, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
