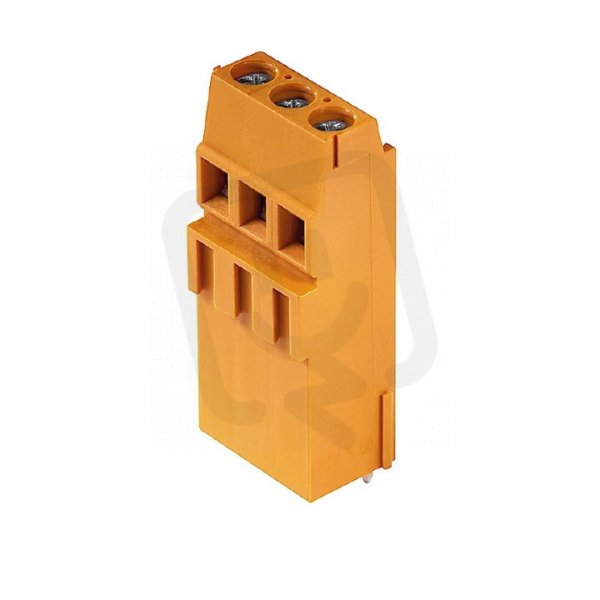

Svorka PCB LM1H 5.08/03/90 3.5SN OR BX WEIDMÜLLER 1766370000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
39,53 Kč
Cena po registraci:
35,30 Kč/ks
Po registraci bez DPH:
29,17 Kč
Vaše cena s DPH:
36,76 Kč/ks
Vaše cena bez DPH:
30,38 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013291
- Kód dodavatele:
- 1766370000
- EAN:
- 4032248063819
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 40,1 mm
Svorka PCB LM1H 5.08/03/90 3.5SN OR BX WEIDMÜLLER 1766370000
Svorka PCB LM1H 5.08/03/90 3.5SN OR BX WEIDMÜLLER (EAN 4032248063819) nabízí 3 elektrická připojení, jmenovitý proud 17,5 A a jmenovité napětí 320 V, připojitelné průřezy: pevný vodič 0,2–2,5 mm², lanko s koncovkou 0,25–1,5 mm² a bez koncovky 0,2–1,5 mm², připojení vodiče je šroubové a připojení DPS je pájecí (délka pinu 3,5 mm).
Modulární rozteč připojení 5,08 mm, těleso z polyamidu (PA) v barvě oranžová s třídou hořlavosti UL94 V0, stupeň znečištění 2, kategorie přepětí II, jmenovité rázové napětí 4 kV, typ krytí při připojení IP20, typ upevnění pájení a provozní teplota -50–120 °C.
Proč si vybrat tuto svorku?
- Tato součást je určena pro přímou montáž na desky plošných spojů jako svorka PCB.
- Má jmenovitý proud 17,5 A, vhodný pro běžné proudové zatížení obvodů.
- Umožňuje připojení pevných vodičů s průřezem 0,2–2,5 mm².
- Kontaktová rozteč odpovídá standardu s 5,08 mm krokem pro snadnou integraci.
- Výrobce a katalogové označení: WEIDMÜLLER (obj. č. 1766370000).
Interní název produktu
LM1H 5.08/3 3.5 or
Podrobný popis produktu
LM1H 5.08/03/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
