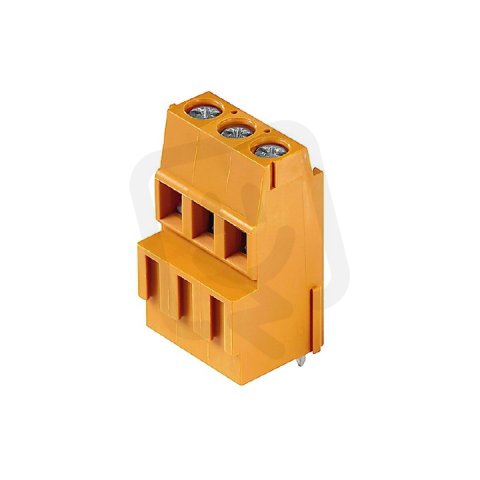

Svorka PCB LM1N 5.08/03/90 3.5SN OR BX WEIDMÜLLER 1766310000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
30,88 Kč
Cena po registraci:
27,58 Kč/ks
Po registraci bez DPH:
22,79 Kč
Vaše cena s DPH:
28,71 Kč/ks
Vaše cena bez DPH:
23,73 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013287
- Kód dodavatele:
- 1766310000
- EAN:
- 4032248063758
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 28,7 mm
Svorka PCB LM1N 5.08/03/90 3.5SN OR BX WEIDMÜLLER 1766310000
Svorka PCB LM1N 5.08/03/90 3.5SN OR BX WEIDMÜLLER 1766310000 (EAN: 4032248063758) je třípólová součástka s jmenovitým proudem 17,5 A a jmenovitým napětím 320 V, určená pro pájení k DPS a se šroubovým připojením vodiče.
Podporuje pevné vodiče 0,2–2,5 mm², lankové vodiče 0,25–1,5 mm² a lanka bez koncovky 0,2–2,5 mm², má rozteč 5,08 mm, výšku 28,7 mm, délku pinu 3,5 mm, oranžové těleso z polyamidu (PA), krytí při připojení IP20, provozní teplotu -50–120 °C, jmenovité rázové napětí 4 kV a třídu hořlavosti UL94 V0.
Proč si vybrat tuto svorku?
- Určená pro montáž na tištěné spojích (DPS) jako svorka pro PCB.
- Má jmenovitý proud 17,5 A, vhodný pro odpovídající obvody.
- Pro pevné vodiče je doporučený průřez 0,2–2,5 mm2.
- Počet pólů: 3, vhodná pro zapojení se třemi vodiči.
- Rozteč pinů 5,08 mm zajišťuje kompatibilitu s běžnými DPS.
- Výrobce Weidmüller (kód výrobku 1766310000).
Interní název produktu
LM1N 5.08/3 3.5 or
Podrobný popis produktu
LM1N 5.08/03/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
