Svorka PCB LM1N 5.08/02/90 3.5SN OR BX WEIDMÜLLER 1766300000

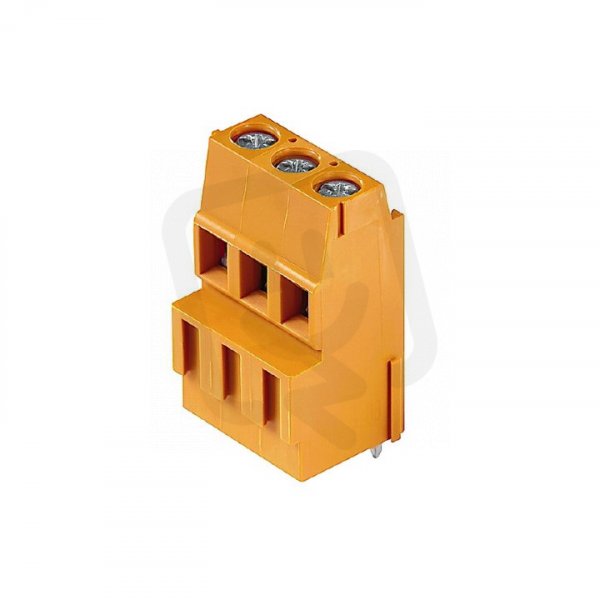

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
20,58 Kč
Cena po registraci:
18,38 Kč/ks
Po registraci bez DPH:
15,19 Kč
Vaše cena s DPH:
19,14 Kč/ks
Vaše cena bez DPH:
15,82 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0013286
- Kód dodavatele:
- 1766300000
- EAN:
- 4032248063741
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 28,7 mm
Svorka PCB LM1N 5.08/02/90 3.5SN OR BX WEIDMÜLLER 1766300000
Svorka PCB LM1N 5.08/02/90 3.5SN OR BX WEIDMÜLLER 1766300000 (EAN 4032248063741) je dvoupólová svorka na DPS určená pro pájení s modulární roztečí 5,08 mm a délkou pinu 3,5 mm.
Má jmenovitý proud 17,5 A, jmenovité napětí 320 V a kategorii přepětí II; připojuje pevné vodiče 0,2–2,5 mm², lanka s koncovkou 0,25–1,5 mm² i lanka bez koncovky 0,2–2,5 mm² pomocí šroubového připojení a poskytuje krytí IP20.
Těleso z izolního materiálu polyamid (PA) v barvě oranžová má třídu hořlavosti UL94 V0, jmenovité rázové napětí 4 kV, pracovní teplotu -50 až 120 °C a 2 elektrická připojení.
Proč si vybrat tuto svorku?
- Jedná se o svorku pro montáž na desku plošných spojů: Svorka PCB LM1N.
- Má jmenovitý proud 17,5 A, vhodný pro běžné aplikace v elektronice a průmyslu.
- Umožňuje připojení pevného vodiče v rozsahu 0,2–2,5 mm2.
- Rozteč pólů je 5,08 mm, kompatibilní se standardními roztečemi svorkovnic.
- Provedení s úhlem 90° umožňuje pravé úhlové připojení k desce.
- Výrobce a katalogové označení: WEIDMÜLLER 1766300000, pro snadné objednání náhradních dílů.
Interní název produktu
LM1N 5.08/2 3.5 or
Podrobný popis produktu
LM1N 5.08/02/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
