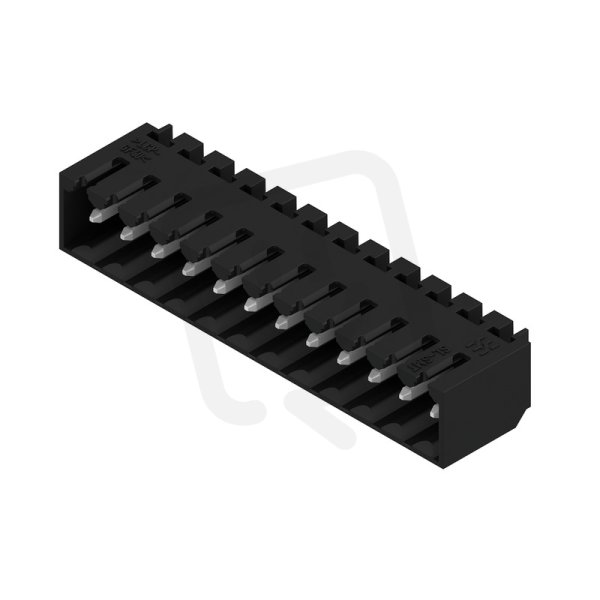

Zásuvný konektor DPS SL-SMT 3.50/12/90G 1.5SN BK BX WEIDMÜLLER 1761642001
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
100,89 Kč
Cena po registraci:
90,08 Kč/ks
Po registraci bez DPH:
74,45 Kč
Vaše cena s DPH:
93,82 Kč/ks
Vaše cena bez DPH:
77,54 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014853
- Kód dodavatele:
- 1761642001
- EAN:
- 4032248132232
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/12/90G 1.5SN BK BX WEIDMÜLLER 1761642001
Zásuvný konektor DPS SL-SMT 3.50/12/90G 1.5SN BK od WEIDMÜLLER (EAN: 4032248132232) je pevný konektor se 12 póly, jmenovitým proudem 13 A a jmenovitým napětím 160 V.
Má úhel PCB/kontaktu 0°/180° (horizontal), typ kontaktu kolík, modulární rozteč 3,5 mm a délku pinu 1,5 mm; typ připojení je THR s podporou flexibilního připojení k DPS a upevnění probíhá přes pájení.
Izolace z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0, pracovní teplotou -50 až 100 °C, povrchem kontaktu cín, jmenovitým rázovým napětím 2,5 kV, kategorií přepětí II a stupněm znečištění 2 zajišťují provozní vlastnosti pro běžné aplikace na DPS.
Proč si vybrat tento zásuvný konektor?
- Má rozteč kontaktů 3,50 mm, vhodnou pro standardní aplikace na DPS.
- Disponuje 12 póly, což umožňuje připojení více signálových nebo napájecích vedení.
- Je dimenzován na jmenovitý proud 13 A, pro běžné proudové zatížení v konektorech tohoto typu.
- Nabízí elektrické připojení typu THR, určené pro montáž kombinující průchodkové a reflow procesy.
- Identifikace výrobce a typu je Weidmüller 1761642001, což usnadňuje objednávání a dohledání dokumentace.
Interní název produktu
SL-SMT 3.5/12/90G 1.5 Sn
Podrobný popis produktu
SL-SMT 3.50/12/90G 1.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
