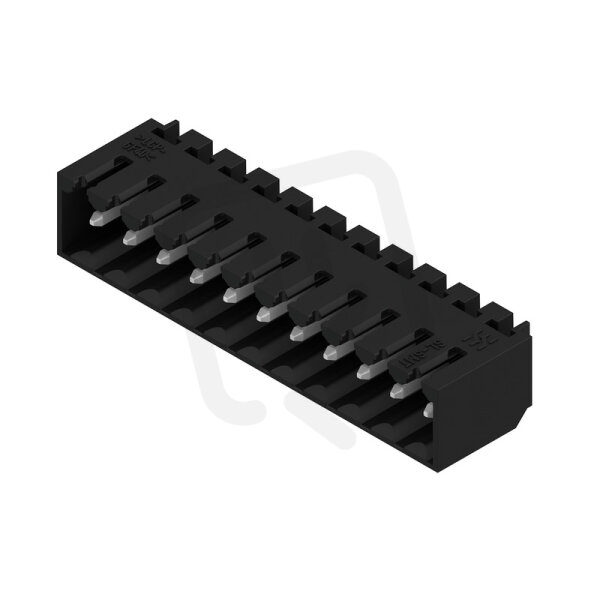

Zásuvný konektor DPS SL-SMT 3.50/11/90G 1.5SN BK RL WEIDMÜLLER 1761634001
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
107,82 Kč
Cena po registraci:
96,27 Kč/ks
Po registraci bez DPH:
79,56 Kč
Vaše cena s DPH:
100,27 Kč/ks
Vaše cena bez DPH:
82,87 Kč/ks
ks
Zadávejte násobky 385 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014852
- Kód dodavatele:
- 1761634001
- EAN:
- 4032248136070
- Standardní balení:
- 385 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 11
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/11/90G 1.5SN BK RL WEIDMÜLLER 1761634001
Zásuvný konektor DPS SL-SMT 3.50/11/90G 1.5SN BK RL WEIDMÜLLER 1761634001 (EAN 4032248136070) je pevný zásuvný konektor určený pro montáž na DPS s 11 póly, jmenovitým proudem 13 A a jmenovitým napětím 160 V.
Má modulární rozteč 3,5 mm, délku pinu 1,5 mm, typ kontaktu kolík a provedení pro pájení / THR v černém provedení; podporuje také flexibilní připojení k PCB.
Kontakty jsou potaženy cínem, izolační těleso je z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0, provozní teplota je -50 až 100 °C, kategorie přepětí II a stupeň znečištění 2.
Proč si vybrat tento konektor?
- Určen jako zásuvný konektor pro DPS, vhodný pro zabudování do plošných spojů.
- Má 11 pólů, což umožňuje připojení požadovaného počtu vodičů nebo signálových cest.
- Jmenovitý proud je 13 A, vhodný pro obvody s tímto proudovým zatížením.
- Elektrické připojení je realizováno jako Připojení THR, pro montáž kombinující průchozí a reflow procesy.
- Vyrobeno společností WEIDMÜLLER, známou výrobou průmyslových konektorů a svorkovnic.
Interní název produktu
SL-SMT 3.5/11/90G 1.5 Sn
Podrobný popis produktu
SL-SMT 3.50/11/90G 1.5SN BK RL
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
