Zásuvný konektor DPS SL-SMT 3.50/10/90G 1.5SN BK RL WEIDMÜLLER 1761624001

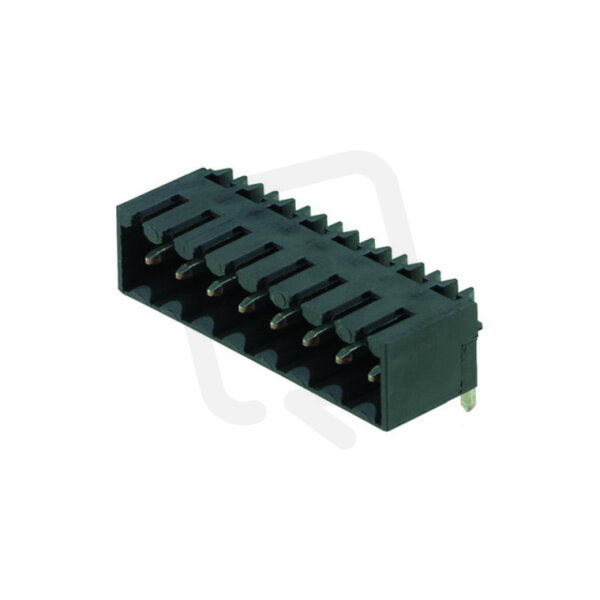

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
99,32 Kč
Cena po registraci:
88,68 Kč/ks
Po registraci bez DPH:
73,29 Kč
Vaše cena s DPH:
92,36 Kč/ks
Vaše cena bez DPH:
76,33 Kč/ks
ks
Zadávejte násobky 385 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014849
- Kód dodavatele:
- 1761624001
- EAN:
- 4032248136063
- Standardní balení:
- 385 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/10/90G 1.5SN BK RL WEIDMÜLLER 1761624001
Zásuvný konektor DPS SL-SMT 3.50/10/90G 1.5SN BK WEIDMÜLLER (EAN 4032248136063) je pevný konektor pro montáž na DPS s 10 póly, jmenovitým proudem 13 A a jmenovitým napětím 160 V.
Obsahuje modulární rozteč kontaktů 3,5 mm, délku pinu 1,5 mm, úhel 0°/180° (horizontální), typ kontaktu kolík a elektrické připojení THR / flexibilní konektor pro PCB, s povrchem kontaktu pokoveným cínem.
Je určený pro pájení, izolace je z polymeru z tekutých krystalů, s provozní teplotou -50–100 °C, třídou hořlavosti UL94 V0, kategorií přepětí II a stupněm znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 10 pólů, což usnadňuje zapojení více signálových cest na DPS.
- Je navržen pro jmenovitý proud 13 A, vhodný pro běžné signálové a napájecí obvody.
- Elektrické připojení ve formě THR podporuje pájení průchozím otvorem s možností použití reflow procesu.
- Rozteč 3,50 mm zajišťuje kompaktní uspořádání a úsporu místa na desce plošných spojů.
- Rohové provedení 90° (90G) usnadňuje orientaci konektoru a vedení kabeláže pod pravým úhlem.
- Dodáván výrobcem WEIDMÜLLER, známým dodavatelem průmyslových konektorů.
Interní název produktu
SL-SMT 3.5/10/90G 1.5 Sn
Podrobný popis produktu
SL-SMT 3.50/10/90G 1.5SN BK RL
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
