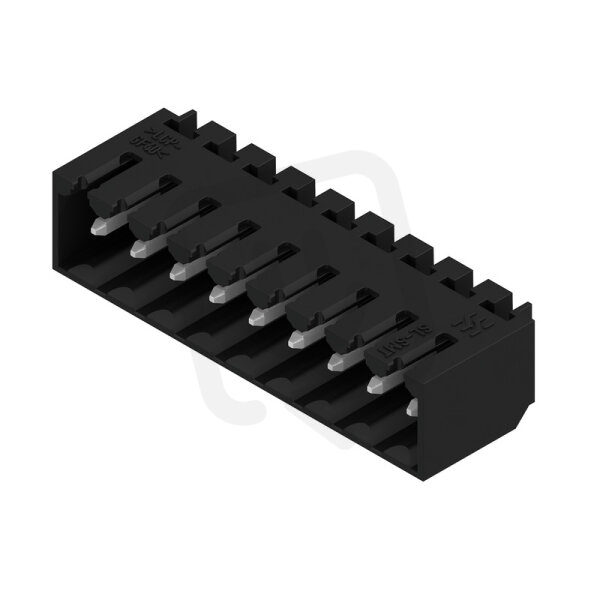

Zásuvný konektor DPS SL-SMT 3.50/09/90G 1.5SN BK BX WEIDMÜLLER 1761612001
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
75,64 Kč
Cena po registraci:
67,53 Kč/ks
Po registraci bez DPH:
55,81 Kč
Vaše cena s DPH:
70,34 Kč/ks
Vaše cena bez DPH:
58,13 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014844
- Kód dodavatele:
- 1761612001
- EAN:
- 4032248132102
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 9
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/09/90G 1.5SN BK BX WEIDMÜLLER 1761612001
Zásuvný konektor DPS SL-SMT 3.50/09/90G 1.5SN BK (WEIDMÜLLER), EAN 4032248132102, má 9 pólů, jmenovitý proud 13 A a jmenovité napětí 160 V při modulární rozteči 3,5 mm.
Jedná se o pevný konektor s kolíkovými kontakty, THR a pájecím upevněním, povrch kontaktů z cínu, délka pinu 1,5 mm, úhel PCB/kontaktu 0°/180°, kategorie přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV, třída hořlavosti izolace UL94 V0 a pracovní teplota -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Výrobce je Weidmüller, což usnadňuje integraci do průmyslových systémů.
- Umožňuje připojení až 9 pólů, takže je vhodný pro vícepracovní zapojení.
- Jmenovitý proud 13 A odpovídá použití ve středně zatížených obvodech.
- Díky typu elektrického připojení THR je vhodný pro montáž na DPS s možností reflow i průchozího pájení.
- Rozteč kontaktů 3,50 mm odpovídá běžnému rastru plošných spojů.
- Provedení v úhlu 90° usnadňuje připojení v omezených prostorech.
Interní název produktu
SL-SMT 3.5/9/90G 1.5 Sn
Podrobný popis produktu
SL-SMT 3.50/09/90G 1.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
