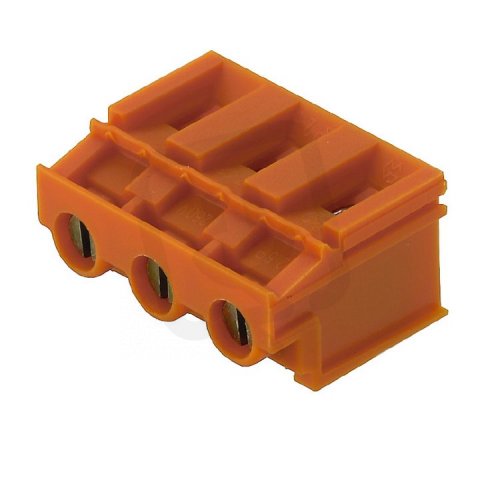

Svorka PCB LP 7.50/02/180 3.2SN OR BX WEIDMÜLLER 1761370000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
39,26 Kč
Cena po registraci:
35,05 Kč/ks
Po registraci bez DPH:
28,97 Kč
Vaše cena s DPH:
36,52 Kč/ks
Vaše cena bez DPH:
30,18 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014812
- Kód dodavatele:
- 1761370000
- EAN:
- 4032248121625
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,5 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP10
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 14,2 mm
Svorka PCB LP 7.50/02/180 3.2SN OR BX WEIDMÜLLER 1761370000
Svorka PCB LP 7.50/02/180 3.2SN OR (WEIDMÜLLER, EAN: 4032248121625) je dvoupólová pájecí svorka pro desky plošných spojů s jmenovitým proudem 32 A, jmenovitým napětím 500 V, jmenovitým rázovým napětím 6 kV a modulární roztečí 7,5 mm.
Vhodná pro pevné vodiče 0,5-6 mm2, vícežilové připojení 6 mm2 a lanko bez koncovky 0,5-4 mm2 (s koncovkou 0,5-2,5 mm2); je určena pro pájení na DPS, má šroubové připojení vodiče, délku pinu 3,2 mm, těleso z polyamidu (PA) v oranžové barvě, krytí IP10 a provozní teplotu -50-100 °C.
Proč si vybrat tuto svorku?
- Svorka určená pro montáž na plošný spoj (PCB) s roztečí 7,5 mm.
- Je dimenzována na jmenovitý proud 32 A.
- Umožňuje připojení pevného vodiče o průřezu 0,5–6 mm².
- Pro vícežilové připojení je určen průřez 6 mm².
- Dodává ji výrobce Weidmüller (katalogové číslo 1761370000).
- Typové označení a provedení: LP 7.50/02/180 3.2SN OR BX.
Interní název produktu
LP7.50/2/180 3.2 or
Podrobný popis produktu
LP 7.50/02/180 3.2SN OR BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 180°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.50, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 180°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
